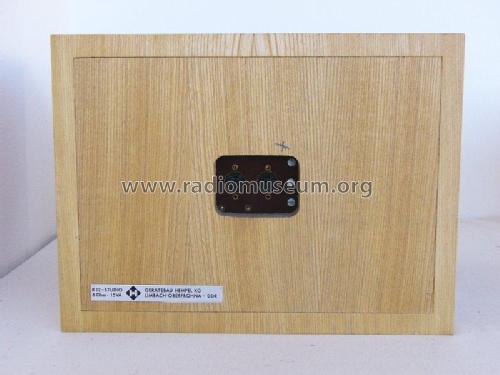

K12 Studio (ohne Verstärker)

Heli Gerätebau, Hempel KG; Limbach-Oberfrohna, (Ostd.)

Data
Forum
Pictures
Collections

  • Year
  • 1970 ??
  • Category
  • Loudspeaker, headphone or earphone
  • Radiomuseum.org ID
  • 161606
    • alternative name: Gerätebau Limbach VEB
    • Brand: VEB Elektromechanik Mittweida

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • No Power needed
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: K12 Studio - Heli Gerätebau, Hempel KG;
  • Shape

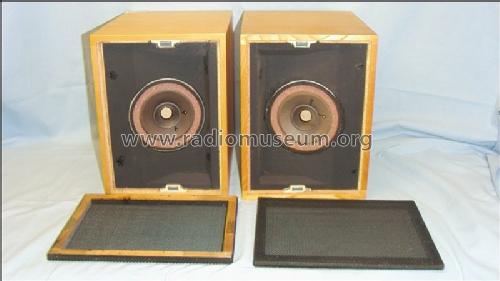

  • Book-shelf unit.
  • Dimensions (WHD)
  • 300 x 280 x 225 mm / 11.8 x 11 x 8.9 inch
  • Notes

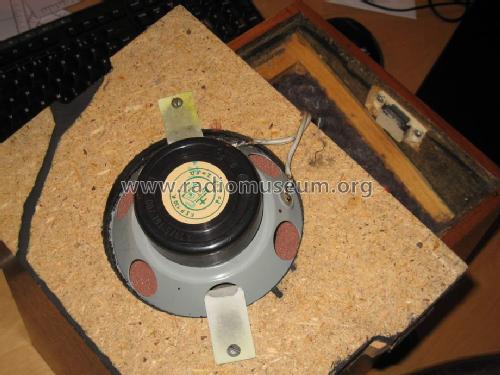

  • Studiolautsprecher. Verwendetes Chassis:
    KSP130, 5 VA , 5 Ω oder L2301, 6 VA, 6 Ω

  • Net weight (2.2 lb = 1 kg)
  • 5.8 kg / 12 lb 12.4 oz (12.775 lb)
  • Source of data
  • -- Collector info (Sammler)
  • Author
  • Model page created by Wolfgang Lill. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model K12 Studio (ohne Verstärker) is part of the collections of the following members.

 Forum

Forum contributions about this model: Heli Gerätebau,: K12 Studio

Threads: 3 | Posts: 5

Hallo Herr Seidel,

habe ein Foto vom Saugkreis in der Box mit L2301 hochgeladen.



Herzliche Grüße

Gerhard Wickern

Gerhard Wickern, 23.May.18

Weitere Posts (1) zu diesem Thema.

Hallo Herr Wickern,

vielen Dank für die Schaltung, jetzt müsste nur noch die Spule gemessen werden, vielleicht macht das ja noch jemand der die K12 mit KSP 130K besitzt.
In Ihrer Schaltung ist mir aufgefallen, dass die Buchse anders herum gezeichnet ist, als wie auf Ihrem Foto des Saugkreises zu sehen ist. Meine K12 sind genau wie Ihre auf Ihren Foto verschaltet, auffällig ist bei meinen Boxen, dass der rot markierte Anschluß des Chassis L2301 zum Minuspol der Buchse geht. Ein Test mit einer 1,5V Batterie an der Buchse (Plus an den runden Kontakt) hat ergeben, dass die Membran sich Richtung Magnet bewegt. Vielleicht könnten Sie das nochmal überprüfen.

Mit Freundlichen Grüßen

Jörg Seidel



Jörg Seidel, 23.May.18

Weitere Posts (3) zu diesem Thema.

Hallo Herr Seidel,

ich habe eine aktive K12 mit einem KSP130. Dort ist der Saugkreis nahezu gleich, lediglich der Widerstand parallel zu der Induktivität ist 20 Ohm statt 10 Ohm.Ob die Induktivität exakt gleich ist, kann ich nicht sagen, da sie nicht beschriftet ist und ich auch kein entsprechendes Messgerät habe.

Ob der Unterschied jetzt wegen des anderen Chassis gemacht wurde oder weil es bei der aktiven Variante andere Notwendigkeiten gibt, kann ich nicht sagen. Ich habe aber bisher sowieso gedacht, das das KSP 130-Chassis nur in der aktiven Variante verbaut war.

Meine passive K12 hat genau die von Ihnen gezeichnete Schaltungsvariante und auch das L2301-Chassis.

Ein Bild vom Saugkreis der aktiven Box lade ich bei dem Modell hoch.



Herzliche Grüße

Gerhard Wickern

Gerhard Wickern, 21.May.18

Weitere Posts (1) zu diesem Thema.
