- Country
- Germany
- Manufacturer / Brand
- Heli Gerätebau, Hempel KG; Limbach-Oberfrohna, (Ostd.)
- Year
- 1966/1967
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 14967
-
- alternative name: Gerätebau Limbach VEB
- Brand: VEB Elektromechanik Mittweida
RK3 mit Blechbox

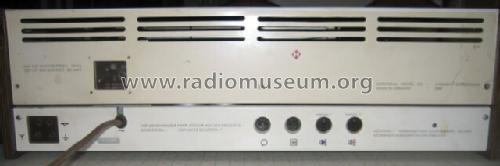

Rückseite

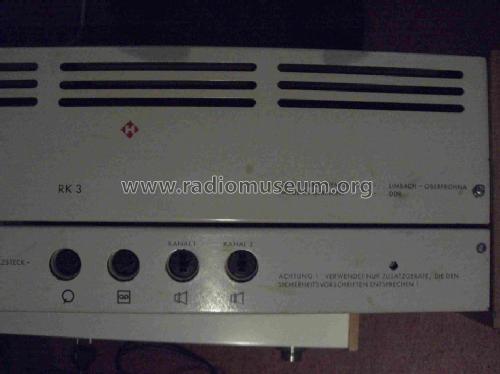

Beschriftung
D_Heli_RK3
Heli_RK3_Rueckwand
D_Heli_RK3_innen
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 7
- Number of Transistors
- 3
- Main principle
- Superheterodyne (common)
- Tuned circuits
- 8 AM circuit(s) 11 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110; 127; 220; 240 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Power out
- 3 W (unknown quality)
- Material
- Metal case
- from Radiomuseum.org
- Model: RK3 - Heli Gerätebau, Hempel KG;
- Shape
- Book-shelf unit.
- Notes
-
Mono-Gerät mit nur einer Endstufe gegenüber Modell RK-Stereo (RK3-stereo). Ergänzung mit Stereodecoder StD4 möglich, aber Wiedergabe nur über NF-Ausgangsbuchsen für zusätzlichen Verstärker. Nachrüstung zum Voll-HF-Stereogerät möglich.
Das Modell gilt als Grundmodell der HELI-Bausteinserie 66, dessen Chassis in weiteren Modellen verwendet wird, z.B. RK-Tuner und RS5).
- Price in first year of sale
- 560.00 DM
- External source of data
- E. Erb 3-907007-36-0
- Source of data
- - - Manufacturers Literature / Radiokatalog Band 2, Ernst Erb
- Other Models
-
Here you find 119 models, 108 with images and 66 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Heli Gerätebau, Hempel KG; Limbach-Oberfrohna, (Ostd.)
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Heli Gerätebau,: RK3
Threads: 1 | Posts: 1
Der RK3 und der RK Stereo von HELI hatten eine Lautsprecherbox die auch im Handel zusätzlich mit dazu angeboten und gekauft werden konnte. Die Box ist von HELI. Ich nenne sie auch die Blechbox. Ich habe eine davon, sie hat einen sehr guten Klang. Sie hat 3W und 5 Ohm. Die Bezeichnung bzw der Lautsprecher in der Box ist ein LP 561 BB aus der DDR.
Kann mir jemand mehr Angaben zu dieser Box machen, kennt jemand die genaue Bezeichnung ?
Ich möchte die Box als neu anlegen weil sie noch nicht im Museum ist.
MFG Uwe Schulze
Attachments
- Blechbox (109 KB)
Uwe Schulze, 07.Mar.07
