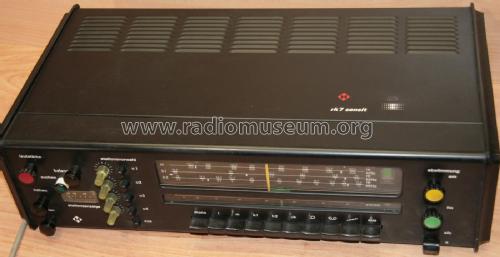

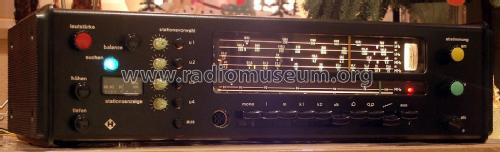

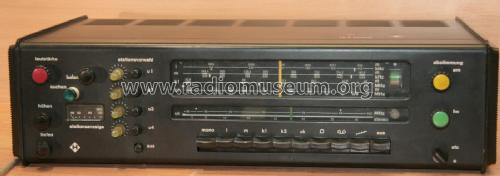

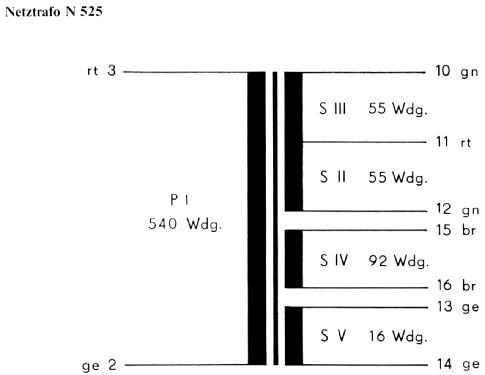

Sensit RK7

Heli Gerätebau, Hempel KG; Limbach-Oberfrohna, (Ostd.)

Data
Forum
Pictures
Collections

  • Year
  • 1975
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 75139
    • alternative name: Gerätebau Limbach VEB
    • Brand: VEB Elektromechanik Mittweida

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 40
  • Semiconductors
  • Main principle
  • Superhet with RF-stage; ZF/IF 460 kHz
  • Tuned circuits
  • 10 AM circuit(s)     14 FM circuit(s)
  • Wave bands
  • Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Sensit RK7 - Heli Gerätebau, Hempel KG;
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 510 x 130 x 286 mm / 20.1 x 5.1 x 11.3 inch
  • Notes
  • 46 Dioden; AFC, Suchlauf; 4 Speicher; Stationstasten; Ausgangsleistung 2x 25 W Sinus. Vorgänger vom RK8.
  • Net weight (2.2 lb = 1 kg)
  • 10 kg / 22 lb 0.4 oz (22.026 lb)
  • Price in first year of sale
  • 1,560.00 DM
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Jörg Kulbe. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Sensit is part of the collections of the following members.

Museums

The model Sensit can be seen in the following museums.

 Forum

Forum contributions about this model: Heli Gerätebau,: Sensit RK7

Threads: 2 | Posts: 5

Hallo liebe Radiofreunde,

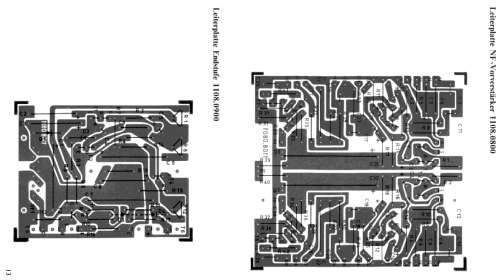

ich repariere gerade von meinem RK7 sensit die NF-Verstärker.

Leider habe ich keine Informationen gefunden, wie das Poti R1 abgeglichen wird. Das einzige, im Lageplan steht bei R1 "Mittenspannung" daneben.

Gehe ich recht in der Annahme, dass ich damit die "Mitte" der Sinuswelle einstelle, sodass beide Halbwellen der Ausgansspannung über Buchse BU7 die gleiche Spitzenspannung haben?

Oder wird das Poti abgeglichen, dass die im Schaltplan angebene Spannung von 11,2V an der Basis von T1 anliegt?





Vielen Dank für die Hilfe.



Maik Hübscher

Maik Huebscher, 24.Oct.14

Weitere Posts (2) zu diesem Thema.

Guten Tag,

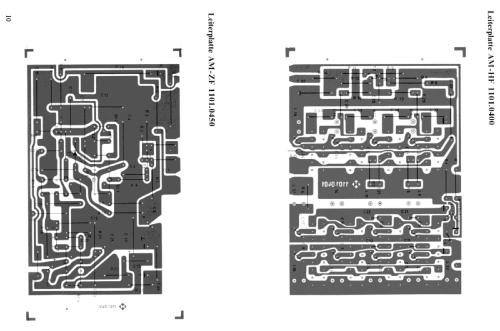

ich habe eine Frage zur AM-ZF des rk7:

Als ZF ist hier 460kHz angegeben, was sich auch durch das angegebene Piezofilter SPF460-B6 zu bestätigen scheint. Ich bezweifle jedoch, daß diese Angabe im Schaltplan korrekt ist.

Meines Wissens wurden diese Filter (VEB Keramische Werke Hermsdorf, KWH) ausschliesslich für 455kHz gefertigt:

SPF455-9 Verwendung ohne LC-Kreis
SPF455-A6 Verwendung mit einem LC-Kreis (nach dem Mischer)
SPF455-B6 Verwendung als Koppelelement zwischen zwei LC-Kreisen

Ich weiss auch, dass es Selektionsgruppen gab, um die Fertgungstoleranzen aufzufangen (+1(?)kHz, -1(?)kHz, durch Farbpunkt gekennzeichnet). Von einer Variante mit 460kHz lese ich jetzt erstmalig.

Ist jemand im Besitz der originalen Produktkataloge (KWH/Hescho) um hier Aufschluß geben zu können?

Danke
Hartmut Schmidt

Hartmut Schmidt, 21.Jun.10

Weitere Posts (3) zu diesem Thema.
