Marquis W II-6

Marquis W II-6 ; Horny Hornyphon; (ID = 1663966) Radio

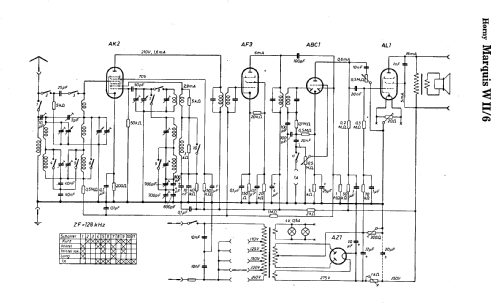

Marquis W II-6 ; Horny Hornyphon; (ID = 1663967) Radio
Marquis W II-6 ; Horny Hornyphon; (ID = 2575901) Radio Marquis W II-6 ; Horny Hornyphon; (ID = 28424) Radio
Use red slider bar for more.
Marquis W II-6 ; Horny Hornyphon; (ID = 2575901) Radio
Horny Hornyphon;: Marquis W II-6 [Radio] ID = 2575901 766x1000
Select picture or schematic to display from thumbnails on the right and click for download.
For model Marquis W II-6, Horny (Hornyphon); Wien

Country:  Austria
Manufacturer / Brand:  Horny (Hornyphon); Wien
Brand

Hornyphon
Year: 1936/1937 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: AK2 AF3 ABC1 AL1 AZ1
Main principle Superheterodyne (common); ZF/IF 128 kHz
Details
Power type and voltage Alternating Current supply (AC)
Loudspeaker
Power out
from Radiomuseum.org Model: Marquis W II-6 - Horny Hornyphon; Wien
Notes Export Schweiz (T)
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Die «Thali Schemasammlung» führt das Modell.


All listed radios etc. from Horny (Hornyphon); Wien
Here you find 869 models, 777 with images and 583 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Horny Hornyphon;: Marquis W II-6
Threads: 1 | Posts: 3
Hits: 1575     Replies: 2
hornyphon: Marquis W II-6
Karl Reiter
15.May.14
  1

Hallo zusammen,

ich bin grade an einem Horny Marquis WII-6 dran, der nicht tut. Der Oszillator gibt nix von sich, anliegende Spannungen oszillatorseitig  an der AK2 sind generell zu hoch ( statt G3/G5 = 70V sind es ca. 140V, statt G2 =  90 V ca. 200V ) . Widerstände und Kondensatoren soweit zugänglich sind entweder ok oder bereits getauscht. Ich würde nun gern in den Spulentopf ( neben der AK2) reinschauen, weiß aber nicht, wie ich den öffnen kann. Bevor ich jetzt mit Zerstörung anfange, meine Frage in die Runde ? Wer weiß, wie das geht ? Kann man den wirklich nur nach unten wegziehen ? Da muß man dann aber allerhand abmontieren !

Wenn jemand eine Idee hat, wäre ich dankbar .

Derweil mal vielen Dank für evtl. Hilfe.

Grüße aus dem Südosten

Karl Reiter

Dank Herrn Wolfgang Bauer konnte ich das Problem erschlagen !Schuld war die Fassung der AK2, Fassung getauscht, Gerät geht ! An dieser Stelle nochmals herzlichen Dank , dass er sogar aus dem Urlaub zwei Mail geschickt hat.

K. Reiter

Hans-Dieter Haase † 5.2.18
24.May.14
  2

Damit hat sich ja wohl das Fragezeichen erledigt.

HDH

Karl Reiter
28.May.14
  3

Danke Herr Haase, ich hatte das vergessen!
LG

K. Reiter


Horny Hornyphon;: Marquis W II-6
