For model Super-Prinz 41W W236A, Horny (Hornyphon); Wien:
Hornyphon Super-Prinz 41W

Country:  Austria
Manufacturer / Brand:  Horny (Hornyphon); Wien
Brand

Hornyphon
Year: 1940/1941 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ECH11 EBF11 EL11 AZ11 EM11
Main principle Super-Heterodyne (Super in general); ZF/IF 128 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 20 cm = 7.9 inch
Power out
from Radiomuseum.org Model: Super-Prinz 41W W236A - Horny Hornyphon; Wien
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 480 x 354 x 237 mm / 18.9 x 13.9 x 9.3 inch
Net weight (2.2 lb = 1 kg) 10.3 kg / 22 lb 11 oz (22.687 lb)
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Horny (Hornyphon); Wien
Here you find 862 models, 769 with images and 575 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Horny Hornyphon;: Super-Prinz 41W W236A
Threads: 2 | Posts: 2
Hits: 392     Replies: 0
  hornyphon: Hornyphon Prinz, Skalenschrift
Gerhard Meyer
14.Apr.17

  1

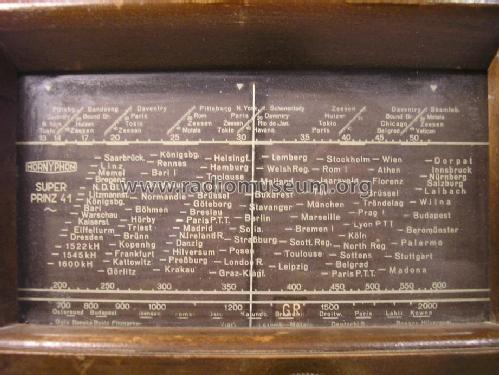

Das grösste Problem bei vielen dieser "Prinzen" ist die wasserlösliche Skalenschrift.(Das betrifft auch viele andere Skalen).

Bei meinem Exemplar, einem Super Prinz 41W  war die Skala nicht nur schmutzig, sondern richtig dreckig. Wie aber nun diese hochempfindliche Skala reinigen ?  Alles Wasser-,Alkohol- und Lösemittelhaltige zerstört die Schrift sofort. An den Kanten der Scheibe ist der gleiche weisse Lack wie bei der Schrift aufgebracht, hier kann man die Verträglichkeit gefahrlos testen.

Kurz und gut, bei meinen Versuchen kam ich auf  Leinöl - Firnis , ein wenig auf ein weiches Tuch und ich konnte damit mindestens 95% vom Schmutz  abreiben , die Schrift wurde nicht im mindesten geschädigt. jetzt noch gut trockenreiben, dann könnte man es schon so belassen.

Eine weitere Verbesserung bringt das übersprühen mit Alkydharz - Klarlack (Baufix,Heidelberg) , damit wurde auch der restliche "Belag" noch unsichtbar, die Skala ist wieder völlig glasklar und  wasserfest versiegelt !

Gerhard Meyer, Schwanstetten


Hits: 1154     Replies: 0
hornyphon: W236A; Super-Prinz 41W Skalenglas
Helmut Kriege
10.Aug.13
  1

Hallo Forumsmitglieder,
das Skalenglas des Hornyphon Superprinz 41 ist mit nicht-wischfester Farbe aufs Glass bedruckt. Es genügt bereits ein versehentliches Anfassen um die Bedruckung für immer zu entfernen.
Angehängt ist hier ein Scan der Skala, welches das Nachmachen ermöglichen soll. Die gleiche oder sehr ähnliche Skala könnte auch auf andere, ähnliche Horny passen.
Das Skalenglas hat die Maße 220 x 137mm, von den angezeichneten Ecken gemessen. Die Bedruckung ist weiss auf sonst transparentes 3 bis 4mm starkes Glass.

Dear Forum members,
here is a scan of the dial of the Hornyphon Superprinz 41. The original dial consists of a piece of transparent glass, painted with white non touchproof paint that disappears when touched ever so lightly. Dimensions are 220 x 137 mm from corner to corner.

Helmut Kriege
