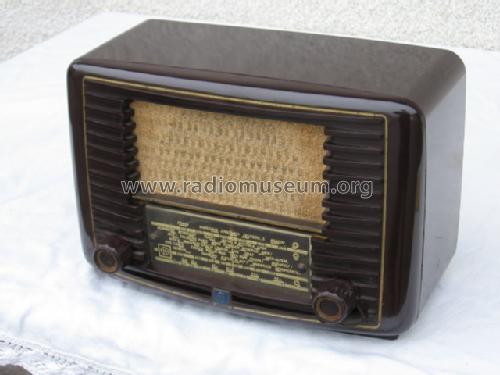

For model Quick W253U, Horny (Hornyphon); Wien:
Knöpfe nicht original!

Country:  Austria
Manufacturer / Brand:  Horny (Hornyphon); Wien
Brand

Hornyphon
Year: 1953 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: UCH42 UAF42 UBC41 UL41 UY41
Main principle Superheterodyne (common); ZF/IF 458 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details

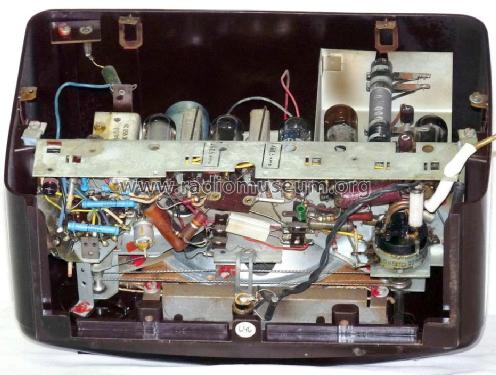

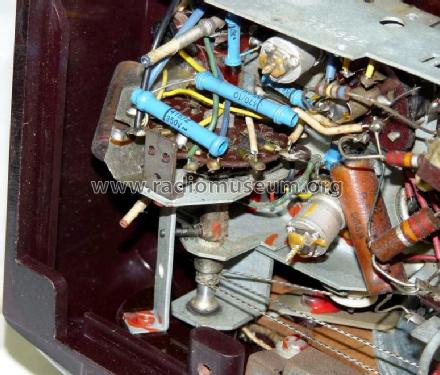

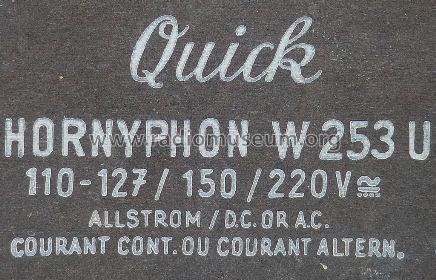

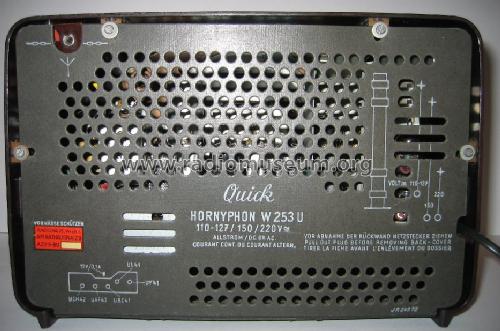

Power type and voltage AC/DC-set / 110-127; 150; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
Power out
from Radiomuseum.org Model: Quick W253U - Horny Hornyphon; Wien
Material Bakelite case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 280 x 196 x 146 mm / 11 x 7.7 x 5.7 inch
Notes Skalenlampe 12 Volt/0,1A
Net weight (2.2 lb = 1 kg) 2.6 kg / 5 lb 11.6 oz (5.727 lb)
Price in first year of sale 795.00 ATS
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb

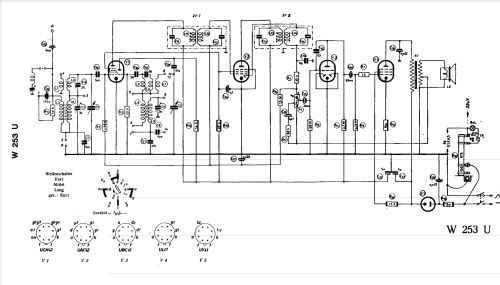

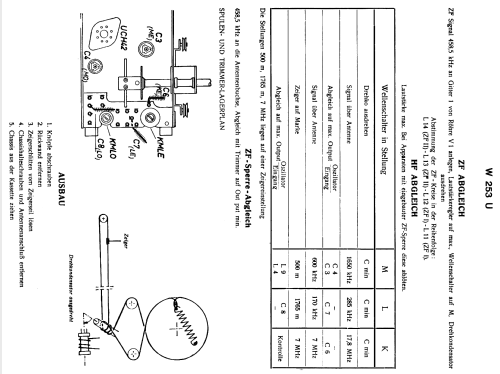

Circuit diagram reference Unterlagen E.Erb
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Horny (Hornyphon); Wien
Here you find 867 models, 774 with images and 584 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Horny Hornyphon;: Quick W253U
Threads: 1 | Posts: 4
Hits: 588     Replies: 3
hornyphon: Horny Quick Fehler: Sender verquietscht
Vinzenz Fest
16.Feb.20
  1

Hallo liebe Radiokundige!

Gestern habe ich ein schönes Hornyphon Quick radio gefunden.

Ich habe alle Papierkondensatoren durch Folienkondensatoren ersetzt.
Auch die Siebelkos habe ich getauscht.

Das Radio spielt auch und hat gute Empfindlichkeit.
Leider sind die Sender auf Mittelwelle und Langwelle verquietscht.
Es höhrt sich nach einer leicht schwingenden ZF-Stufe an. Das quietschen ist abhängig von der Sendereinstellung. Es ändert sich rund um jeden Sender.

Eigentlich dachte ich, dass es zu beheben währe, in dem man den gemeinsamen Schirmgitterkondensator der UAF41 und UCH42 ersetzt.
Auch das ersetzen der Netzelkos brachte keine Besserung.
Probehalber habe ich die UCH42, UAF41 und UBC41 getauscht, da ich einen Heizungsschluss vermutete.

Jetzt stellt sich mir die Frage, warum die ZF-Stufe schwingt.
Was kann da noch sein?

Beste Grüße,
Vinzenz Fest

Rolf Beckers
16.Feb.20
  2

Hallo Herr Fest,

Das hört sich ganz nach einem leicht verstimmten Abgleich an, was durch den Kondensatortausch und damit einhergehender Spannungserhöhung an den Röhren erklärbar ist. Falls Sie nicht mit den entsprechenden Geräten wie Meßsender, etc.  ausgestattet sind, versuchen Sie eimal ganz vorsichtig die vier ZF-Filterkerne  jeweils nur eine halbe Umdrehung hin und her zu drehen. Möglicherweise kommen Sie damit schon zum Ziel.

Gruß

Bernhard Nagel
19.Feb.20
  3

Holger Ortmann bat mich, seinen Beitrag hier zu posten:

Hallo Herr Fest

Bevor man mit Abgleichversuchen beginnt...
Es könnten evtl. Regelspannungsschwingungen (AVR Schwingungen) sein.
Die Regelspannung wirkt auf die G1 von V1 und V 2 und wird gesiebt von C
27. Ausserdem sitzt oberhalb des P1 der C 18, der eine Höhenbegrenzung -
also Tiefpass - und vermutlich eine "Vor" Siebung der Regelspannung ist.
Zb. durch einen defekten C 18 oder C 27 könnten evtl. zuviele HF
Frequenzen vorhanden und die Regelspannung selbst beginnt zu
schwingen. Wurden neben dem C 18 , C 27 auch Widerstände usw
kontrolliert? Bitte probeweise einen Kondensator parallel zu C 18 und C
27 schalten.
Der Klang wird dumpfer, aber zum Test unerheblich.
Ist das Quietschen weg, ist hier der Fehler zu suchen.
Viele Grüsse
Holger Ortmann

Vinzenz Fest
19.Feb.20
  4

Danke für die Reaktionen!

Ich werde mich am Wochenende wieder mit dem Radio beschäftigen.
Ich werde dann davon berichten.

Beste Grüße,
Vinzenz Fest
