Super-Prinz = IV/2

Horny (Hornyphon); Wien

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1935/1936
  • Categoría
  • Radio - o Sintonizador pasado WW2
  • Radiomuseum.org ID
  • 258584
    • Brand: Hornyphon

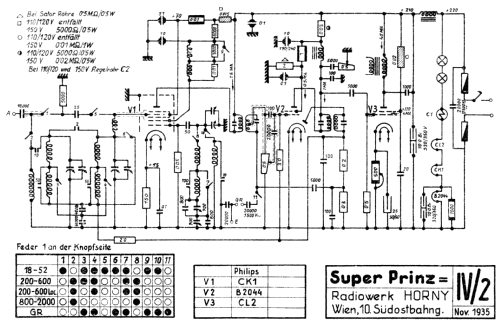

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de valvulas
  • 3
  • Principio principal
  • Superheterodino en general; 2 Etapas de AF; Reflex
  • Número de circuitos sintonía
  • 6 Circuíto(s) AM
  • Gama de ondas
  • OM, OL y OC
  • Tensión de funcionamiento
  • Red: Corriente continua (CC, inglés = DC) / 110-120; 150; 220 Volt
  • Altavoz
  • Altavoz dinámico (de imán permanente)
  • de Radiomuseum.org
  • Modelo: Super-Prinz = IV/2 - Horny Hornyphon; Wien
  • Forma
  • Sobremesa de cualquier forma, detalles no conocidos.
  • Anotaciones

  • 3 Wellenbereiche:
    KW 18 - 52 m,
    MW 200 - 600 m (mit zusätzlicher Umschaltung für Lokalempfang),
    LW 800 - 2000 m.

    Der ZF-Verstärker (Röhre B2044) arbeitet in Reflexschaltung als NF-Vorstufe.

    Für die möglichen Netzspannungen sind Änderungen laut Schaltplan erforderlich.
    Für 110-120 und 150 V wird die Stromregelröhre C2 verwendet, bei 220 V die Type C1.

  • Mencionado en
  • -- Schematic
  • Autor
  • Modelo creado por Heiko zur Mühlen. Ver en "Modificar Ficha" los participantes posteriores.
