WT1718U /00 Ch= S4; Horny Hornyphon; (ID = 136461) Television
Horny Hornyphon;: WT1718U /00 Ch= S4 [Television] ID = 136461 613x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model WT1718U /00 Ch= S4, Horny (Hornyphon); Wien

Country:  Austria
Manufacturer / Brand:  Horny (Hornyphon); Wien
Brand

Hornyphon
Year: 1958/1959 Category: Television Receiver (TV) or Monitor
Valves / Tubes 19: PCC88 PCF80 EF80 EF80 EF80 PCL84 EF80 EF80 PCL82 PCF80 ECH81 PCF80 PCL82 PL81 PY81 DY87 PY82 PY82 AW43-80
Main principle Superheterodyne (common)
Wave bands Wave Bands given in the notes.
Details
Power type and voltage AC/DC-set / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: WT1718U /00 Ch= S4 - Horny Hornyphon; Wien
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 475 x 445 x 450 mm / 18.7 x 17.5 x 17.7 inch
Notes

Empfangsbereich: Band I + III, Kanal 2a - 4, 5 - 12.
Parallelgerät zum Philips 17TA180U/00.

Price in first year of sale 5'970.00 ATS
Source of data Radiokatalog Band 2, Ernst Erb

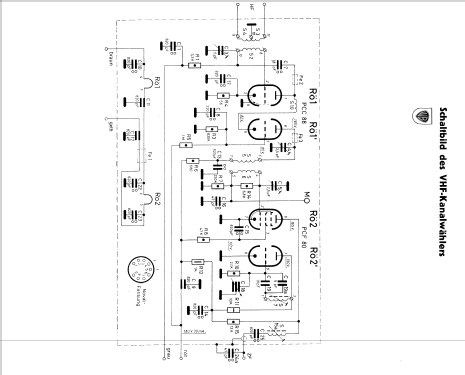

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Wolfgang Bauer. See "Data change" for further contributors.



All listed radios etc. from Horny (Hornyphon); Wien
Here you find 867 models, 774 with images and 581 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.





Forum contributions about this model
Horny Hornyphon;: WT1718U /00 Ch= S4
Threads: 1 | Posts: 2
Hits: 1643     Replies: 1
hornyphon: WT1718U/00; Ionenfalle richtig einstellen
Vinzenz Fest
06.May.12
  1

Hallo an alle,

Gestern habe ich einen dieser Hornyphonfernseher bekommen.

Der Apparat hat anscheinend einen starken Stoß oder sogar Sturz hinter sich.

Die Gehäuseecken an einer Seite zeugen davon. Auch war eine EF80 zerbrochen.

Unter Anderem war die Schelle das Magnets der Ionenfalle etwas locker.

Nach dem drehen der Schelle erschien wieder ein Strich.
(Die Ablenkung geht mitlerweile auch schon wieder)


Meine Frage ist jetzt wie man die Ionenfalle korrekt einstellt.

Der Bildschirm ist derzeit an den seitlichen Rändern dunkler. Ist das auf eine falsche Einstellung der Ionenfalle zurückzuführen?



Freundliche Grüße,

Vinzenz Fest



Giovanni Cucuzzella
06.May.12
  2

Hallo Herr Fest,

das Thema "Ionenfalle" wurde hier und hier schon mal behandelt.

Freundliche Grüße

Giovanni Cucuzzella
