E93W Metall

E93W; Huth, Signalbau AG, (ID = 29181) Radio

E93W; Huth, Signalbau AG, (ID = 1625826) Radio

E93W; Huth, Signalbau AG, (ID = 1625904) Radio

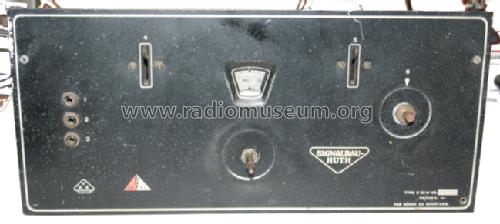

E93W; Huth, Signalbau AG, (ID = 1073142) Radio E93W; Huth, Signalbau AG, (ID = 498156) Radio

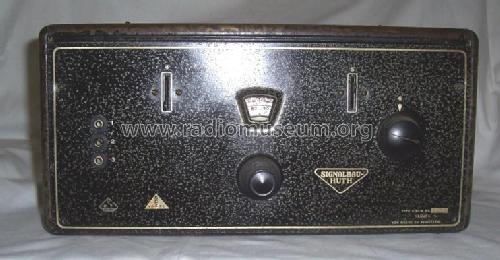

E93W; Huth, Signalbau AG, (ID = 709446) Radio E93W; Huth, Signalbau AG, (ID = 312483) Radio
E93W; Huth, Signalbau AG, (ID = 498158) Radio E93W; Huth, Signalbau AG, (ID = 498157) Radio

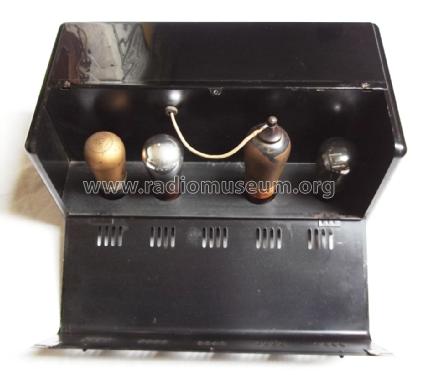

E93W; Huth, Signalbau AG, (ID = 1073143) Radio E93W; Huth, Signalbau AG, (ID = 1553852) Radio
E93W; Huth, Signalbau AG, (ID = 1553854) Radio E93W; Huth, Signalbau AG, (ID = 1553856) Radio
Use red slider bar for more.
E93W; Huth, Signalbau AG, (ID = 1073142) Radio
Huth, Signalbau AG,: E93W [Radio] ID = 1073142 933x574
Select picture or schematic to display from thumbnails on the right and click for download.
For model E93W Metall, Huth, Signalbau AG, Dr. Erich F. Huth (Signalbau Huth); Berlin später auch Hannover

Country:  Germany
Manufacturer / Brand:  Huth, Signalbau AG, Dr. Erich F. Huth (Signalbau Huth); Berlin später auch Hannover
alternative name

Ges. für Funkentelegraphie mbH
Brand
Signalbau Huth
Year: 1929–1932 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: RENS1204 REN904 RE134 RGN354
Main principle TRF with regeneration; 1 Special; 1 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: E93W [Metall] - Huth, Signalbau AG, Dr. Erich
Material Metal case
Dimensions (WHD) 365 x 215 x 180 mm / 14.4 x 8.5 x 7.1 inch
Notes Trafokopplung [569]
Net weight (2.2 lb = 1 kg) 5 kg / 11 lb 0.2 oz (11.013 lb)
Price in first year of sale 149.00 RM !
External source of data E. Erb 3-907007-36-0
Source of data Katalog Radio-Zentrale Prohaska 1930/31 (dick) / Radiokatalog Band 2, Ernst Erb
Mentioned in Katalog Radio-Zentrale Prohaska 1931/32
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.


All listed radios etc. from Huth, Signalbau AG, Dr. Erich F. Huth (Signalbau Huth); Berlin später auch Hannover
Here you find 112 models, 74 with images and 21 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
