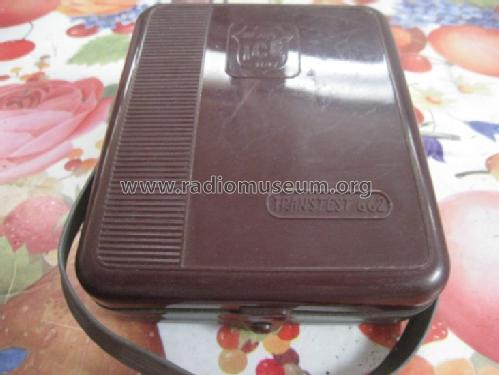

Transtest 662

ICE, (I.C.E.); Milano

Data
Forum
Pictures
Collections

  • Year
  • 1960 ??
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 115001

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • Dry Batteries / 3 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Transtest 662 - ICE, I.C.E.; Milano
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 90 x 30 x 130 mm / 3.5 x 1.2 x 5.1 inch
  • Notes

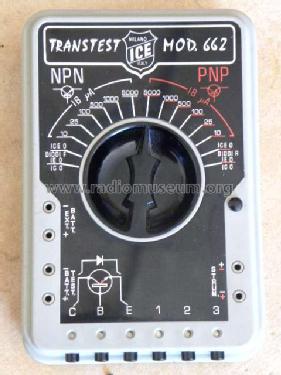

  • Prova transistor PNP e NPN ICE ICO IB e diodi. Per la misura necessita di un strumento esterno (tester Mod. 680 R).
  • Net weight (2.2 lb = 1 kg)
  • 0.290 kg / 0 lb 10.2 oz (0.639 lb)
  • Price in first year of sale
  • 87.00 DM
  • Mentioned in
  • - - Data from my own collection (Conrad Katalog E80/2 ca. 1980)

 Collections | Museums | Literature

Collections

The model Transtest is part of the collections of the following members.

 Forum

Forum contributions about this model: ICE, I.C.E.; Milano: Transtest 662

Threads: 1 | Posts: 1

Buon giorno, ho acquistato un transtest ICE 662 ed ho notato che nel manuale originale sono, a mio avviso, presenti i seguenti errori:

ERRATA CORRIGE MANUALE PROVATRANSISTOR ICE 662



Pag. 12:

  1. nella misura della Icer il resistore di valore voluto deve essere innestato fra le boccole 2 e 3 e non fra la 1 e la 2;
  2. nella misura della Vce sat per i transistor PNP alla boccola 3 deve corrispondere il terminale positivo e alla boccola 1 il negativo.



Pag. 13: nella misura della Vbe i puntali del tester vanno innestati nelle boccole 2 e 3  (non 1 e 2), inoltre per i transistor PNP il terminale positivo deve corrispondere alla boccola 3 e non alla boccola 1.



Pag. 14: nella misura hfe con Rbe fra le boccole 2 e 3 va inserito un resistore e non un transistor.



Pag. 15:

  1. nella misura della VF il catodo corrisponde alla boccola E e l'anodo alla boccola C;
  2. Onde evitare che l'ago del voltmetro sbatta a fondo scala seguire la seguente sequenza: prima predisporre il Transtest sulla posizione diodi F, poi inserire il diodo da testare ed infine innestare il voltmetro.
  3. sulla boccola 1 va inserito il positivo e sulla boccola 3 il negativo.



Pag. 22: nello schema di principio per la misura della Iebo è l’emettitore ad essere inversamente polarizzato con la base e non il collettore.



Consiglio: sebbene per le 3 misure di tensione (Vce, Vbe e VF) le istruzioni prevedono di predisporre il tester sulla portata 2V, si fa presente che nel caso in cui il diodo o il transistor in prova fosse interrotto, al tester giungerebbero 3 volt che farebbero sbattere l’indice a fondo scala. Si consiglia quindi di iniziare le prove usando un fondo scala maggiore (es. 10V nel caso del tester 680) e solo successivamente passare ad una portata inferiore.

Spero che il mio lavoro risulti utile alla comunità di appassionati. Un saluto. Carlo La Perna.

Attachments

Carlo La Perna, 25.Apr.13
