AM/FM Super 854W

AM/FM Super 854W; Ingelen, (ID = 416650) Radio

AM/FM Super 854W; Ingelen, (ID = 416182) Radio

AM/FM Super 854W; Ingelen, (ID = 416186) Radio

AM/FM Super 854W; Ingelen, (ID = 416652) Radio

AM/FM Super 854W; Ingelen, (ID = 416658) Radio
AM/FM Super 854W; Ingelen, (ID = 1763681) Radio AM/FM Super 854W; Ingelen, (ID = 278418) Radio
AM/FM Super 854W; Ingelen, (ID = 278419) Radio AM/FM Super 854W; Ingelen, (ID = 278420) Radio
AM/FM Super 854W; Ingelen, (ID = 576569) Radio AM/FM Super 854W; Ingelen, (ID = 962739) Radio
AM/FM Super 854W; Ingelen, (ID = 962741) Radio AM/FM Super 854W; Ingelen, (ID = 1635415) Radio
AM/FM Super 854W; Ingelen, (ID = 1635416) Radio AM/FM Super 854W; Ingelen, (ID = 1763668) Radio
Use red slider bar for more.
AM/FM Super 854W; Ingelen, (ID = 1763681) Radio
Ingelen,: AM/FM Super 854W [Radio] ID = 1763681 1400x1054

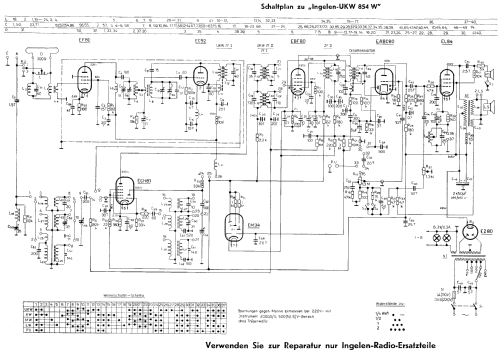

Select picture or schematic to display from thumbnails on the right and click for download.
For model AM/FM Super 854W, Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien

Country:  Austria
Manufacturer / Brand:  Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien
Brand

Elektrot.Fabrik Ludwig Neumann
Year: 1953/1954 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 8: ECH81 EF80 EC92 EBF80 EM34 EABC80 EL84 EZ80
Main principle Superheterodyne (common); ZF/IF 459 kHz
Tuned circuits 8 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 130; 150; 220; 240 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: AM/FM Super 854W - Ingelen, Elektrotechnische
Material Wooden case
Shape Tablemodel with Push Buttons.
Notes

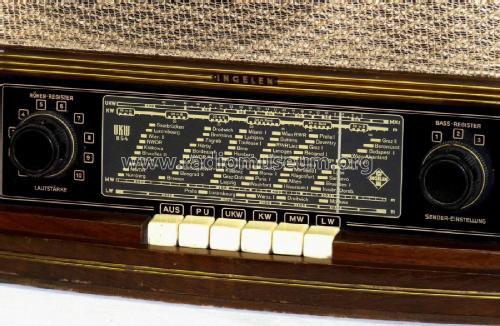

2 Lautsprecher: Tiefton, oval 26 x 18 cm, Hochton 7 cm. 6 Tasten

Net weight (2.2 lb = 1 kg) 10 kg / 22 lb 0.4 oz (22.026 lb)
Price in first year of sale 2'490.00 ATS
External source of data E. Erb 3-907007-36-0
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb


All listed radios etc. from Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien
Here you find 438 models, 385 with images and 318 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Ingelen,: AM/FM Super 854W
Threads: 1 | Posts: 1
Hits: 284     Replies: 0
ingelen: Hinweise für den Abgleich
Erich Steinmaßl
07.Oct.19
  1

Hallo liebe Radiogemeinde,

bei der Reparatur meines Ingelen 854 W habe ich festgestellt, dass die Lage der ZF-Filter nicht korrekt ist, wie es in dem Hinweis für den Abgleich hier im Radiomusem dargestellt wird. Es wurde der AM-ZF-I Filter mit dem UKW-ZF-II Filter vertauscht. Auf jedem Fall befindet sich bei meinem Gerät der UKW-ZF II Filter ganz rechts.

Vielleicht kann ich jemaden mit dieser Information helfen.

mfg Steinmaßl Erich

Attachments


Ingelen,: AM/FM Super 854W
End of forum contributions about this model
