Pilatus 154

Pilatus 154; Iseli - Radio-Iseli (ID = 110728) Radio Pilatus 154; Iseli - Radio-Iseli (ID = 17598) Radio
Pilatus 154; Iseli - Radio-Iseli (ID = 17599) Radio Pilatus 154; Iseli - Radio-Iseli (ID = 17600) Radio
Pilatus 154; Iseli - Radio-Iseli (ID = 17597) Radio Pilatus 154; Iseli - Radio-Iseli (ID = 1925010) Radio
Pilatus 154; Iseli - Radio-Iseli (ID = 1925011) Radio Pilatus 154; Iseli - Radio-Iseli (ID = 1925013) Radio
Pilatus 154; Iseli - Radio-Iseli (ID = 1925014) Radio
Use red slider bar for more.
Pilatus 154; Iseli - Radio-Iseli (ID = 110728) Radio
Iseli - Radio-Iseli: Pilatus 154 [Radio] ID = 110728 933x696
Select picture or schematic to display from thumbnails on the right and click for download.
For model Pilatus 154, Iseli - Radio-Iseli AG; Zürich

Country:  Switzerland
Manufacturer / Brand:  Iseli - Radio-Iseli AG; Zürich
Year: 1954 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: ECH42 EF41 EBC41 EL42
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
schematic requested
Main principle Superheterodyne (common)
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-245 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: Pilatus 154 - Iseli - Radio-Iseli AG; Zürich
Material Wooden case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 285 x 195 x 175 mm / 11.2 x 7.7 x 6.9 inch
Notes

US-Widerstände deuten auf CH-Produktion hin (nicht Deutschland).

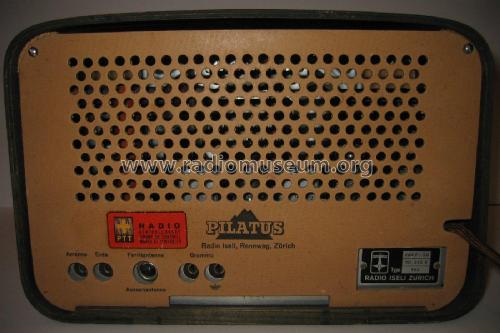

Mit einem Schalter an der Rückseite kann zwischen eingebauter Ferritantenne und Aussenantenne umgeschaltet werden.

Siehe auch Iseli Pilatus UKW 154 in äusserlich gleicher Ausführung, jedoch mit zusätzlichem UKW-Empfangsteil.

Net weight (2.2 lb = 1 kg) 4 kg / 8 lb 13 oz (8.811 lb)
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb


All listed radios etc. from Iseli - Radio-Iseli AG; Zürich
Here you find 7 models, 7 with images and 4 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Iseli - Radio-Iseli: Pilatus 154
Threads: 2 | Posts: 4
Hits: 1669     Replies: 2
iseli: 154; Pilatus
Horst Schneider
26.Oct.09
  1

Liebe Sammlerkollegen,

kürzlich konnte ich dieses Gerät in sehr guten Zustand erwerben, es war noch funktionsfähig. Gibt es in der Schweiz eine Möglichkeit den Schaltplan dafür zu erhalten?

Viele Grüße Horst Schneider





Peter Steffen
30.Jul.10
  2

Hallo Herr Schneider,

ich selber habe hier in der Schweiz leider nur sehr schlechte Erfahrungen gemacht in Sachen Schemas von alten Radios. Da macht man ein Geheimnis daraus, ich weiss auch nicht warum. Wenn man einen Sammler fragt, dann heisst es immer keine Ahnung wo man sowas noch her bekommt.
Nur ein Beispiel:
Als ich mal über Ricardo.ch ein Gerät günstig ersteigert hatte und dieses beim Anbieter abholen ging, habe ich auch gefragt wie es mit Schemas solcher Radios sei. Ja keine Chance die gibts fast nicht mehr usw. Doch zufällig sah ich in seiner Radiowerkstatt eine CD herumliegen mit Radioschemas darauf. Als ich Ihn darauf angesprochen habe sagte dieser ja diese dürfe er nicht herausgeben etc. etc. Nach langen Überredungskünsten hat er mir dann versprochen ein paar solche CD`s zu besorgen (CH, USA, DE) zu je 60 SFr./ Stk. und ich dürfe ja niemandem sagen woher ich diese CD`s habe, damals kannte ich natürlich das RMorg noch nicht. Die Qualität der Schemas lässt allerdings zu wünschen übrig, na besser wie nichts dachte ich mir.

Leider sind von Radio Iseli keine Daten dabei.
Ich hätte Ihnen gerne weiter geholfen.

Mit freundlichen Grüssen
Peter Steffen
Horst Schneider
31.Jul.10
  3

Hallo Herr Steffen,

vielen Dank für Ihre Bemühungen. Irgendwann wird ein Schaltplan zu finden sein.

Viele Grüße

Horst Schneider


Hits: 1537     Replies: 0
iseli: 154; Pilatus
Walter Haring
03.Feb.05
  1 Dieses Gerät habe ich kürzlich, leider ohne es genauer untersuchen zu können, auch mit einem "Niesen"-Emblem gesehen. Gehäuse war dunkel gebeizt.
Da das vermutete Fabrikationsdatum des Pilatus-Gerätes mit dem Jahr des Produktionsendes für Niesen-Radiogeräte bei der CEM, Neuchâtel zusammenfällt, ist eine Fabrikation durch CEM sehr wahrscheinlich.

Iseli - Radio-Iseli: Pilatus 154
End of forum contributions about this model
