K481

K481; Kennedy marca / (ID = 159755) Radio K481; Kennedy marca / (ID = 257030) Radio
K481; Kennedy marca / (ID = 159758) Radio K481; Kennedy marca / (ID = 257028) Radio
Use red slider bar for more.

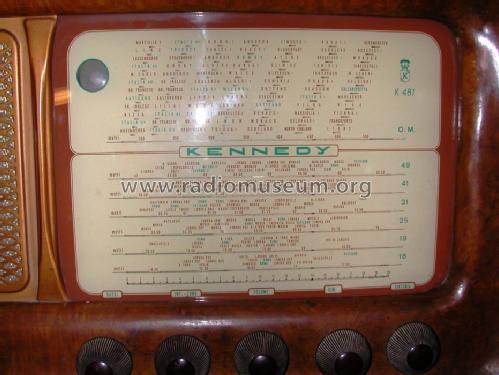

K481; Kennedy marca / (ID = 159755) Radio
Kennedy marca /: K481 [Radio] ID = 159755 933x576
Select picture or schematic to display from thumbnails on the right and click for download.
For model K481, Kennedy (marca / brand); ved. le note / see text:
Photo by courtesy of Federico Paoletti

Country:  Italy
Manufacturer / Brand:  Kennedy (marca / brand); ved. le note / see text
Year: 1950 ?? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: UCH42 12BA6 12AT6 UL41 EM34 UY41
Main principle Superheterodyne (common)
Details
Power type and voltage Alternating Current supply (AC)
Loudspeaker -Loudspeaker incorporated, but system not known.
Power out
from Radiomuseum.org Model: K481 - Kennedy marca / brand; ved. le
Material Wooden case
Shape Tablemodel, low profile (big size).

Model page created by Alessandro De Poi. See "Data change" for further contributors.



All listed radios etc. from Kennedy (marca / brand); ved. le note / see text
Here you find 112 models, 73 with images and 56 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Kennedy marca /: K481
Threads: 1 | Posts: 3
Hits: 1791     Replies: 2
kennedy: potenziometro danneggiato K481 ;
Pierfausto Bonomi
30.Jun.11
  1

Mi chiedevo se fosse possibile reperire il semiconduttore (un "cartoncino" ricoperto credo di grafite posto a contatto con i poli) del potenziometro volume della mia Kennedy K481,in quanto meccanicamente è perfetto,ma passa da aperto a chiuso senza modulare,dallo schema in mio possesso dovrebbe essere da 25M

Antonio Maida
02.Jul.11
  2

Salve, un valore di 25 MOhm per un potenziometro di volume mi sembra molto strsno; effettivamente sullo schema risulta tale indicazione, ma guardando schemi simili della Magnadyne il valore indicato è 2,5 MOhm, Inoltre, riparare un potenziometro con la sostituzione della pista di grafite è quasi impossibile, a meno di non averne uno di ricambio, ma, in questo caso convieve sostituirlo completamente. Come valore va bene anche uno da 2 MOhm.   Saluti  Antonio

Pierfausto Bonomi
02.Jul.11
  3

Devo dire che il primo tentativo di riportare il semiconduttore ha dato più buoni risultati di quanto avessi mai sperato,infatti su un cartoncino della giusta dimensione "colorato" col comune carboncino sono riuscito ad ottenere circa 10 Mohm a fondoscala con andamento sufficientemente lineare...

Ora devo testare altri tipi di grafite per ottenere la giusta resistenza!


Kennedy marca /: K481
End of forum contributions about this model
