• Year
  • 1957 ?
  • Category
  • Teaching aids-material
  • Radiomuseum.org ID
  • 139441

 Technical Specifications

  • Number of Tubes
  • 7
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Tape Recorder
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org
  • Model: ST6 - Kirsch KG, Hans; Duisburg-
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 520 x 410 x 300 mm / 20.5 x 16.1 x 11.8 inch
  • Notes
  • Diente als Schulgerät. Im Koffer eingebautes Tonbandgerät Grundig TM8 mit separatem Verstärker. Lautsprecher im abnehmbaren Deckel.
  • Author
  • Model page created by Friedhelm Schaik. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model ST6 is part of the collections of the following members.

 Forum

Forum contributions about this model: Kirsch KG, Hans;: ST6

Threads: 2 | Posts: 9

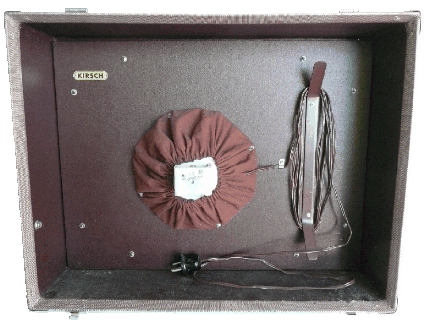

Guten Tag, zuletzt brachte mir ein Freund einen  Kirsch Koffer, mit der Bezeichnung ST6, zur Verstärker Reparatur. Es ist 1 Lautsprecher in dem Deckel drin. Bj. ca. 1957.

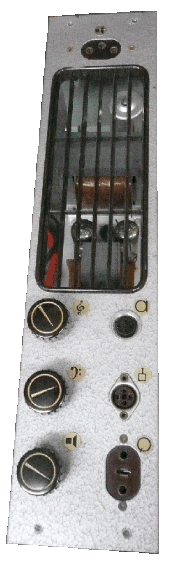

Der Verstärker hat die Bestückung EF86 und 2 x ECL82.

Es war ein 130 Ohm 2 Watt Sieb Widerstand zwischen den zwei 50µF Netzteil Elkos verbrannt, die Elkos und  die Papierkondensatoren hatte ich erneuert,  insgesammt 13 Stück.

Das eingebaute Tefi Gerät hat eine rote Farbe und ist nur für Schnellläufer Tefi Kassetten geeignet.

Da wir ein kleines Grundig Emblem in dem Koffer gefunden haben, vermuten wir, daß ursprünglich ein Grundig Tonband Gerät eingebaut war. Auch passt das Baujahr des B51 nicht zu dem ST6.

Gruss Armin Ohrem



Armin Ohrem, 07.Oct.19

Weitere Posts (1) zu diesem Thema.

Hier weitere Bilder

Friedhelm Schaik

Attachments

Friedhelm Schaik, 05.Nov.08
