Konzert 430W; Körting-Radio; (ID = 1801137) Radio
Körting-Radio;: Konzert 430W [Radio] ID = 1801137 1400x882
Select picture or schematic to display from thumbnails on the right and click for download.
For model Konzert 430W, Körting-Radio; Leipzig, später Grassau:
430W

Country:  Germany
Manufacturer / Brand:  Körting-Radio; Leipzig, später Grassau
alternative name

Dietz & Ritter GmbH, Dr.
Year: 1954/1955 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 9: ECC85 ECH81 EF89 EABC80 EM85 ECH81 EL84 EL84 AZ11
Main principle Superheterodyne (common); ZF/IF 472/10700 kHz
Tuned circuits 9 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker 3 Loudspeakers
Power out 12 W (unknown quality)
from Radiomuseum.org Model: Konzert 430W - Körting-Radio; Leipzig, später
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 650 x 405 x 290 mm / 25.6 x 15.9 x 11.4 inch
Notes

Bandbreite regelbar. Ferritantenne drehbar.
Triodensystem der EABC80 ist letzte ZF-Verstärkerstufe (neutralisiert).
NF-Vorstufe und Phasendrehung mit zweiter ECH81.

Paralleltype zum Neckermann Konzert 111/20


Net weight (2.2 lb = 1 kg) 16 kg / 35 lb 3.9 oz (35.242 lb)
Price in first year of sale 438.00 DM
External source of data Erb
Source of data Rundfunk- und Fernseh-Katalog 1954/55

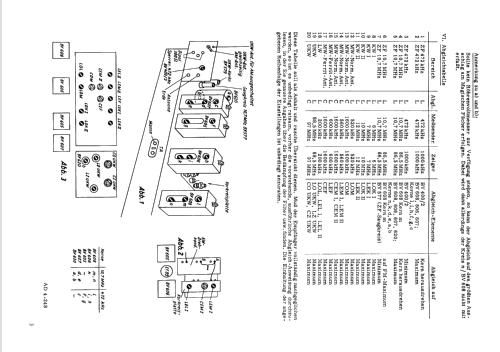

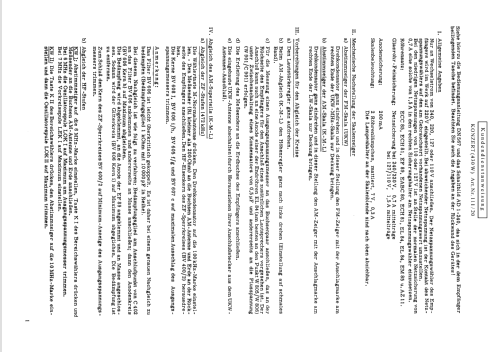

Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Körting-Radio; Leipzig, später Grassau
Here you find 731 models, 588 with images and 424 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Körting-Radio;: Konzert 430W
Threads: 1 | Posts: 1
Hits: 2086     Replies: 0
korting: Bezeichnung
Hermann Freudenberg † 2006
24.Jan.03
  1 Bei Körting und bei Neckermann wird das Gerät unter dem Typ «430W» geführt; bei Neckermann hat es zusätzlich die Bezeichnung «Konzert».
