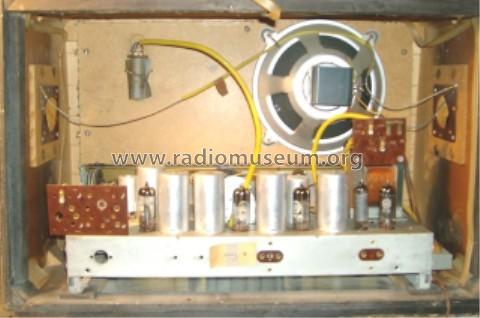

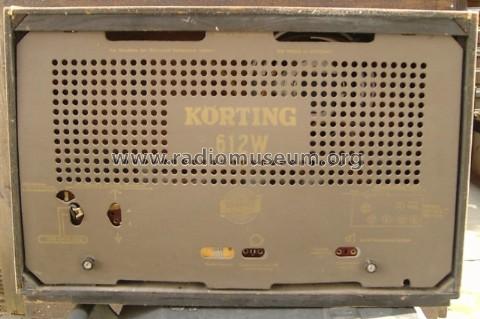

612W; Körting-Radio; (ID = 90086) Radio 612W; Körting-Radio; (ID = 1196152) Radio
612W; Körting-Radio; (ID = 1196153) Radio
Utilice la barra deslizante rojo por más.
612W; Körting-Radio; (ID = 90084) Radio
Körting-Radio;: 612W [Radio] ID = 90084 480x303
Seleccione una imagen o esquema para mostrar las miniaturas de la derecha y haga clic para descargar.
For model 612W, Körting-Radio; Leipzig, später Grassau

País:  Alemania
Fabricante / Marca:  Körting-Radio; Leipzig, später Grassau
alternative name

Dietz & Ritter GmbH, Dr.
Año: 1956 ?? Categoría: Radio - o Sintonizador pasado WW2
Válvulas 7: ECC85 ECH81 EF85 EABC80 EM85 EL90 EZ80
Principio principal Superheterodino en general; ZF/IF 472/10700 kHz; 2 Etapas de AF
Número de circuitos sintonía 6 Circuíto(s) AM     9 Circuíto(s) FM
Gama de ondas OM, OL y FM
Especialidades
Tensión de funcionamiento Red: Corriente alterna (CA, Inglés = AC) / 110; 220 Volt
Altavoz 3 Altavoces
Potencia de salida
de Radiomuseum.org Modelo: 612W - Körting-Radio; Leipzig, später
Material Madera
Forma Sobremesa de botonera.
Ancho, altura, profundidad 570 x 380 x 280 mm / 22.4 x 15 x 11 inch
Anotaciones

Das Schaltbild entspricht bis auf die UKW-Eingangsstufe dem 610W-3D.

Procedencia de los datos -- Original-techn. papers.
Mencionado en Lange, Schaltungen der Funkindustrie (Band 6, Seite 128)

Modelo creado por Volker Friedrich. Ver en "Modificar Ficha" los participantes posteriores.
