Supra-Selector 38 SB4347W

Supra-Selector 38 SB4347W; Körting-Radio; (ID = 14371) Radio

Supra-Selector 38 SB4347W; Körting-Radio; (ID = 14373) Radio

Supra-Selector 38 SB4347W; Körting-Radio; (ID = 14372) Radio

Supra-Selector 38 SB4347W; Körting-Radio; (ID = 4754) Radio

Supra-Selector 38 SB4347W; Körting-Radio; (ID = 478080) Radio

Supra-Selector 38 SB4347W; Körting-Radio; (ID = 478284) Radio

Supra-Selector 38 SB4347W; Körting-Radio; (ID = 1029568) Radio

Supra-Selector 38 SB4347W; Körting-Radio; (ID = 478289) Radio

Supra-Selector 38 SB4347W; Körting-Radio; (ID = 478285) Radio

Supra-Selector 38 SB4347W; Körting-Radio; (ID = 478286) Radio
Supra-Selector 38 SB4347W; Körting-Radio; (ID = 1047426) Radio Supra-Selector 38 SB4347W; Körting-Radio; (ID = 23999) Radio
Supra-Selector 38 SB4347W; Körting-Radio; (ID = 23859) Radio Supra-Selector 38 SB4347W; Körting-Radio; (ID = 24002) Radio
Supra-Selector 38 SB4347W; Körting-Radio; (ID = 707883) Radio Supra-Selector 38 SB4347W; Körting-Radio; (ID = 3227) Radio

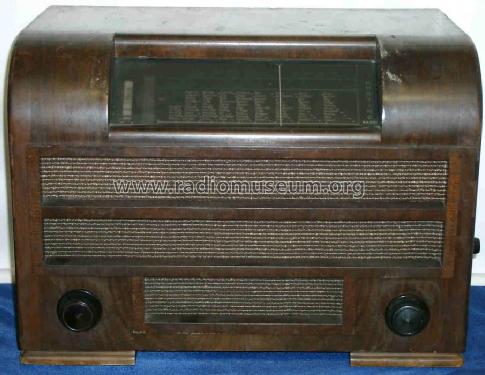

Supra-Selector 38 SB4347W; Körting-Radio; (ID = 232276) Radio Supra-Selector 38 SB4347W; Körting-Radio; (ID = 281352) Radio
Supra-Selector 38 SB4347W; Körting-Radio; (ID = 1047427) Radio Supra-Selector 38 SB4347W; Körting-Radio; (ID = 1047428) Radio
Use red slider bar for more.
Supra-Selector 38 SB4347W; Körting-Radio; (ID = 1047426) Radio
Körting-Radio;: Supra-Selector 38 SB4347W [Radio] ID = 1047426 933x755
Select picture or schematic to display from thumbnails on the right and click for download.
For model Supra-Selector 38 SB4347W, Körting-Radio; Leipzig, später Grassau

Country:  Germany
Manufacturer / Brand:  Körting-Radio; Leipzig, später Grassau
alternative name

Dietz & Ritter GmbH, Dr.
Year: 1937/1938 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ACH1 AF3 AB2 AF3 AL4 AZ1
Main principle Superheterodyne (common); ZF/IF 470 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and 2 x Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Supra-Selector 38 SB4347W - Körting-Radio; Leipzig, später
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 545 x 390 x 320 mm / 21.5 x 15.4 x 12.6 inch
Notes var.BBr.;"Wellenvisier"
Net weight (2.2 lb = 1 kg) 22 kg / 48 lb 7.3 oz (48.458 lb)
Price in first year of sale 355.00 RM
Source of data Handbuch WDRG 1937 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Körting-Radio; Leipzig, später Grassau
Here you find 727 models, 574 with images and 419 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Körting-Radio;: Supra-Selector 38 SB4347W
Threads: 2 | Posts: 9
Hits: 1602     Replies: 4
korting: SB4347W; Supra-Selector 38
Markus Weiss
22.Sep.11
  1

Hallo,

Ich habe vor kurzem einen Körting SB4347W erstanden, denn ich zur Zeit repariere. Leider sind in dem Gerät wirklich alle Trimmerkondensatoren defekt (Hatte ich noch nie). Ich habe die Trimmerkondensatoren in den ZF-Filtern gegen neue getauscht , da hier die Werte auf den Trimmern standen und wenigsten hier einen ZF-Abgleich durchführen können.

Mein größeres Problem besteht aber jetzt darin, die anderen Trimmer zu ersetzen, da hier nirgends mehr Werte drauf stehen und ich im bereich der HF keine Erfahrung habe, was man da so einbaut. Des weiteren fehlt auch ein Ferrit-Kern in einem der Spulenbecher, die am Wellenschalter angebracht sind.

Vielleicht kann mir jemand mit Werten der Trimmer oder sogar mit einer kompletten HF-Basugruppe weiterhelfen. Es wäre schade umd das Gerät.

Mit freundlichen Grüßen

Markus Weiß

Markus Weiss
26.Sep.11
  2

Das Problem wurde gelöst.

Vielen dank an Uwe Müller, der mir den entscheidenden Tipp gegeben hat.

Jetzt wäre nur noch schön, wenn jemand die Siegelaufkleber für das Gerät Fotografieren könnte. Damit ich diese wieder aufkleben kann.

MFG

Markus Weiß



Mark Hippenstiel
26.Sep.11
  3

Hallo Herr Weiss,

es wäre auch schön, wenn Sie die Informationen, die zur Lösung Ihres Problems geführt haben, auch der Allgemeinheit zugänglich machen würden. Natürlich nur, wenn es nicht um die komplette Baugruppe geht.

Denken Sie bitte daran, wie frustrierend es ist, wenn Sie als jemand, der das gleiche Problem hat, endlich einen Beitrag dazu finden, der dann mit "Problem gelöst" und sonst nichts endet.

Viele Grüße
Mark Hippenstiel

Markus Weiss
26.Sep.11
  4

Also ich habe die Antwort mal unverschämterweise direkt aus der E-mail kopiert.



"anstelle des Trimmers einen normalen Drehko (300...500pF) einlöten, mit Meßsender Signal einspeisen und mit dem Abstimm-Drehko aufsuchen. Mit dem `Trimmer-Drehko` abstimmen, bis etwas durchkommt bzw. Signal-Maximum (Achtung: nicht auf `Harmonische` abstimmen, richtiges Maximum suchen!)erreicht wird, dann `Trimmer-Drehko`nicht mehr verändern, ablöten und Kapazität ausmessen."

"So gewinnt man erstmal einen nötigen Trimmer-Wert, welcher auch noch
Spulen-Alterung/-Veränderungen berücksichtigt.
Durch den großen Abstimmbereich des Drehkos´ klappt das Prozedere 100% tig"

MFG

Markus Weiß



Johann Leber
26.Sep.11
  5

Hallo Herr Weiss

Also nichts gegen Ihrer Abgleichmethode.Das funktioniert vieleicht bei langen Frequenzen,und da sollte man aber die kleine Anfangskapazitäten auch nicht vernachlässigen. Immerhin hat so ein Drehko einiges an Pf als Anfangs C.In diesen Bereich können Sie keine Resonanz bekommen bei KW. Man muss schon einiges an Fingerspitzengefühl und Erfahrung haben. Ich habe  zu diesem Zweck einen kleinen leichtgängigen "Wursthautdrehko" mit 100 Pf Kapazität, der mit einer kleiner flachen Scheibe versehen ist und darauf eine Skala ist. Von ca. 3pF bis 100pF kann ich damit den ungefähren Trimmerwert ermitteln Der Vorteil dabei ist, es entfällt das jeweilige ausmessen.Einbauen sollte man aber unbedingt einen Trimmer zum endgültgen Abgleich.Vergessen Sie auch nicht vorher einen wechselseitigen Abgleich zu machen den der Endgültiger Wert verändert sich. m. f. Gruß


Hits: 1752     Replies: 3
korting: SB4347W; Supra-Selector 38 mit Stabi?
Wilfried Haack
21.Jul.08

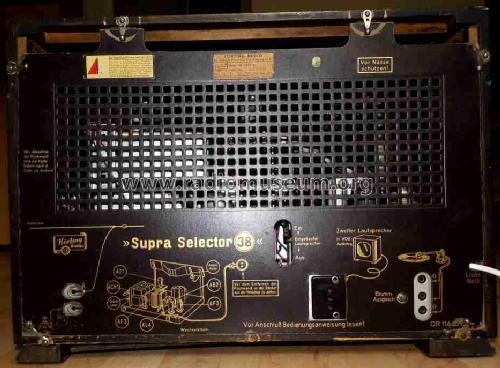

  1 Hallo, ich habe einen SB4347W bei dem sich unter der ACH1 eine Stabilisator-Fassung befindet. Auch auf der Rückwand ist ein Stabilisator aufgeführt. Da ich das Gerät als Fragment gekam, weis ich nicht ob der Stabi jemals vorhanden war. Auf meinem Lange-Nowitsch Schaltbild ist keiner eingezeichnet. Weis jemand etwas über diesen Stabi?
Vielen Dank für sachkundige Antwort W.Haack
Martin Steyer
21.Jul.08
  2 Hallo Herr Haack,

das Gerät enthält einen Glimmstabi als Anzeige ("Wellenvisier") im Anodenkreis der ZF-Röhre AF3. In dem originalen Körting-Schaltplan aus den Werkstattunterlagen ist er enthalten. In der Kundendienstmappe sind auch s/w-Fotos des Chassis (oben und unten). Ich scanne die kompletten Unterlagen (Stückliste, Abgleich, Schaltplan) und lade sie in den nächsten Tagen hoch. Alles zusammen (mit Chassis-Fotos) stelle ich als PDF-File zusammen und sende es Ihnen per e-mail zu.

Könnten Sie noch ein Bild zu Ihrem Profil hochladen, damit man sieht, mit wem man es zu tun hat?

Herzlichen Gruß,
Martin Steyer
Detlef Boeder
21.Jul.08
  3

Hallo Herr Haack,

ja, das "W" Modell hat einen Stabi, jedenfalls meine beiden "W" Geräte. Ein weiterer "GW" nicht. Im Schaltbild von W.Wiesmüller hier beim Modell ist alles schön dargestellt.

Gruss DeBo

Wolfgang Eckardt
21.Jul.08
  4

Hallo Herr Haack,

in dem Gerät ist eine Stabi-Glimmlampe vorhanden, die die Anodenspannung der Oszillator-Triode der ACH1 stabilisiert.  Die zweite Glimmlampe ist die Abstimmhilfe (Wellenvisier).

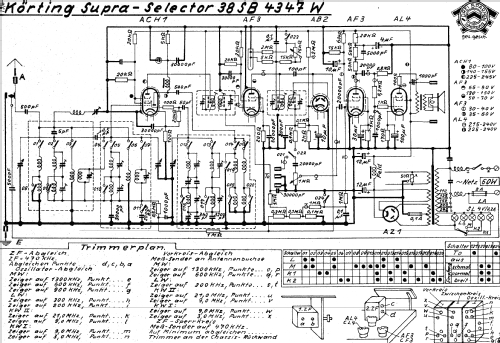

Im Schaltbild von Lange/Nowisch ist sie allerdings nicht eingezeichnet. Man findet sie aber deutlich sichtbar im Schaltbild der Körting-Service-Unterlagen (ganz unten bei der Schalter-Tabelle) und auch in dem neu vorhandenen Schaltbild aus dem "Empfänger-Vademecum" von Schenk (siehe Ausschnitt).

Viel Erfolg bei der Instandsetzung wünscht
Wolfgang Eckardt


Körting-Radio;: Supra-Selector 38 SB4347W
End of forum contributions about this model
