Pascha 55 83.86.8602
Krefft AG, W.; Gevelsberg (Westfalen): Weltfunk
- Hersteller / Marke
- Krefft AG, W.; Gevelsberg (Westfalen): Weltfunk
- Jahr
- 1955/1956
- Kategorie
- Rundfunkempfänger (Radio - oder Tuner nach WW2)
- Radiomuseum.org ID
- 15595
D Weltfunk 1955 Pascha.jpg
Stahlakku und Lautsprecher fehlen
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 6
- Hauptprinzip
- Superhet allgemein; ZF/IF 452/10700 kHz
- Anzahl Kreise
- 8 Kreis(e) AM 10 Kreis(e) FM
- Wellenbereiche
- Mittelwelle, Kurzwelle und UKW (FM).
- Betriebsart / Volt
- Netz- / Batteriespeisung / 110/220 (4 × DEAC D7) Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 13 cm = 5.1 inch
- Belastbarkeit / Leistung
- 2 W (Qualität unbekannt)
- Material
- Bakelit (Pressstoff)
Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.
- von Radiomuseum.org
- Modell: Pascha 55 83.86.8602 - Krefft AG, W.; Gevelsberg
- Form
- Reisegerät > 20 cm (netzunabhängig betreibbar)
- Abmessungen (BHT)
- 350 x 285 x 150 mm / 13.8 x 11.2 x 5.9 inch
- Bemerkung
- Der Pascha 56 scheint das selbe Modell zu sein. Während der Pascha 55 im Katalog 1955/56 zu finden ist, gibt es eine Bedienungs- und Wartungsanleitung für den Pascha 56, der als verbessert bezeichnet wird. Die genannten Verbesserungen sind aber alle schon hier zu finden (Bereichstasten, DEAC D7 Akkus).
Betrieb und Laden aus Autobatterie möglich.
- Nettogewicht
- 7.5 kg / 16 lb 8.3 oz (16.52 lb)
- Originalpreis
- 369.00 DM
- Datenherkunft extern
- E. Erb 3-907007-36-0
- Datenherkunft
- Rundfunk- und Fernseh-Katalog 1954/55 / Radiokatalog Band 2, Ernst Erb
- Literaturnachweis
- Funk-Technik (FT) (Nr. 11 / 1955, S. 298 - 300)
- Literatur/Schema (1)
- -- Original-techn. papers.
- Bildnachweis
- Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.
- Weitere Modelle
-
Hier finden Sie 125 Modelle, davon 84 mit Bildern und 81 mit Schaltbildern.
Alle gelisteten Radios usw. von Krefft AG, W.; Gevelsberg (Westfalen): Weltfunk
Sammlungen
Das Modell Pascha 55 befindet sich in den Sammlungen folgender Mitglieder.
Forumsbeiträge zum Modell: Krefft AG, W.;: Pascha 55 83.86.8602
Threads: 1 | Posts: 1
Der Pascha 55 kann unter anderem auch mit Wechselstrom 110 / 220 Volt betrieben werden. Die Umschaltung der Betriebsspannung geschieht am Netzstecker, indem eine Schraube in das entsprechend markierte Gewindeloch geschraubt wird. Bei 110 Volt Betrieb wird der Netztrafo direkt über eine rote Litze angeschlossen, bei 220 Volt Betrieb geschieht die Versorgung über einen Widerstandsdraht, der im Netzkabel integriert ist. Bei dieser Betriebsart erwärmt sich daher das Netzkabel etwas.
Leider ist der Netzstecker oftmals defekt, meistens, weil sich die Verschlußschraube gelöst hatte und dadurch die Anschlußteile innen verloren gegangen sind. Ich habe einen Rettungsversuch unternommen, den ich hier vorstellen möchte, wobei bei meinem Stecker die Stifte und das Gehäuse vorhanden und in Ordnung waren. Das Wesentliche ist ein Winkel mit den beschriebenen Maßen, der auf einen der Stifte aufgeschraubt wird. Mit einer passenden Schraube geschieht die Kontaktierung des jeweiligen Elements Widerstandsdraht oder rote Litze. Die grüne Litze wird mit dem freien Stift verbunden. Die ursprüngliche Schraube (M3x6) muß ersetzt werden durch einen Typ M3x10; sie muß etwas gekürzt werden (auf ca. 8,9 mm), sonst wird das Steckergehäuse auseinander gedrückt oder die Gewindebuchse am Deckel wird evtl. herausgerissen.
Anlagen

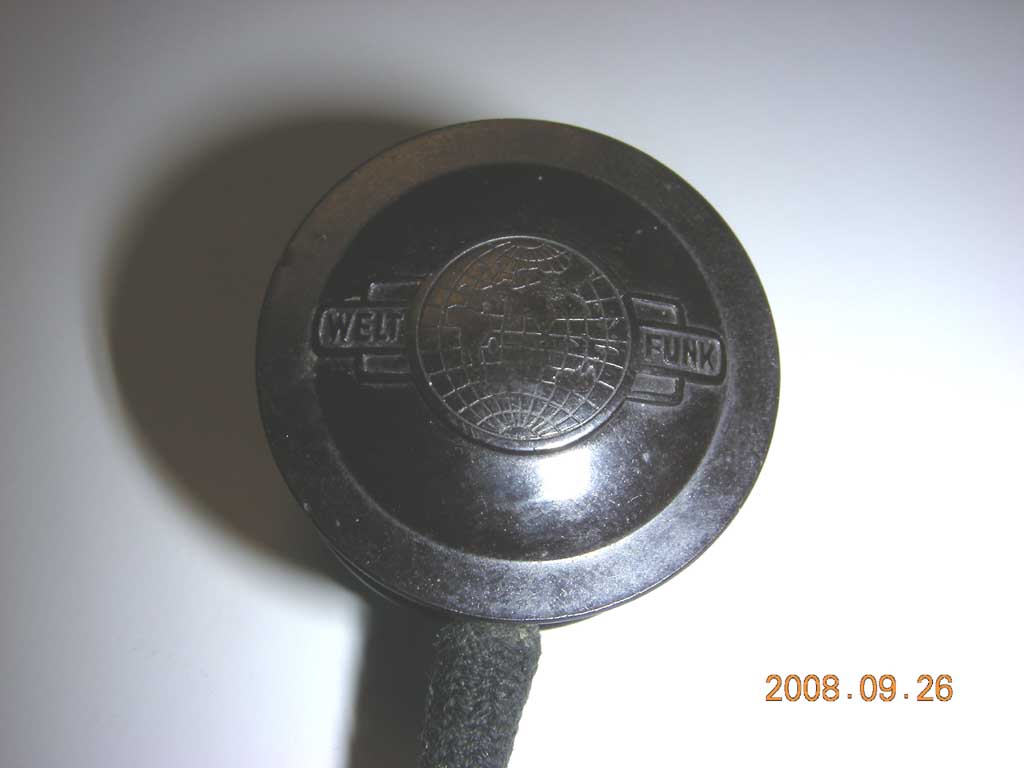

- Deckel 1 (55 KB)
- Kontaktschraube (51 KB)
- Stecker + Kabel (52 KB)
- Stifte (60 KB)
- Winkel 2 (51 KB)
- Winkel (57 KB)
- Zeichnung (6 KB)
Peter Hartig, 27.Sep.08
