• Land
• Deutschland / Germany

• Hersteller / Marke
• Kuba (Kuba-Imperial), G. Kubetschek; Wolfenbüttel

• Jahr
• 1969

• Kategorie
• Fernseh-Empfänger/Monitor

• Radiomuseum.org ID
• 293828

• • anderer Name: Imperial Kuba

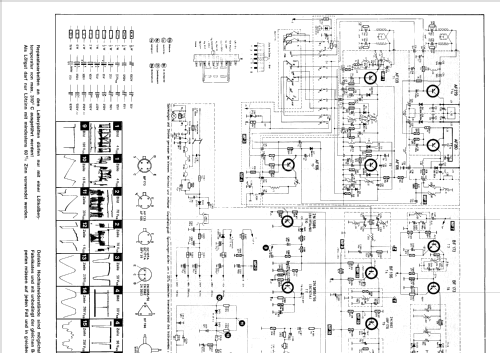

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 7

• Röhren
• PL95 PFL200 PCL85 PCF802 PL504 PY88 unknown_CRT

• Anzahl Transistoren
• 13

• Halbleiter
• AF279 AF280 AF139 AF106 AF106 BF196 2N3662 or. BF173 2N5086 or. BC177 2N3877 or. BC107 BF173 BF173 2N3663 or. BF173 BFY39 or. BC107 BB105 BA182 OA91 OA90 AA113 ZF12 M40C4 E30C120 BY133 TV18

• Hauptprinzip
• Superhet allgemein

• Wellenbereiche
• VHF/UHF (siehe Bemerkungen)

• Betriebsart / Volt
• Wechselstromspeisung / 220 Volt

• Lautsprecher
• - Dieses Modell benötigt externe(n) Lautsprecher.

• von Radiomuseum.org
• Modell: Fernsehchassis 3212 BE - Kuba Kuba-Imperial, G.

• Bemerkung

• Jeder Diodentyp ist nur einmal gelistet.

• Literatur/Schema (1)
• -- Original-techn. papers.

• Autor
• Modellseite von Richard Winter angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

• Weitere Modelle

• Hier finden Sie 741 Modelle, davon 687 mit Bildern und 262 mit Schaltbildern.
  Alle gelisteten Radios usw. von Kuba (Kuba-Imperial), G. Kubetschek; Wolfenbüttel
