• Year
  • 1951/1952
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 2756
    • alternative name: Löwe Radio

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 8
  • Main principle
  • Superheterodyne (common); ZF/IF 473/10700 kHz; 2 AF stage(s)
  • Tuned circuits
  • 8 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 21 cm = 8.3 inch
  • Material
  • Wooden case
  • from Radiomuseum.org

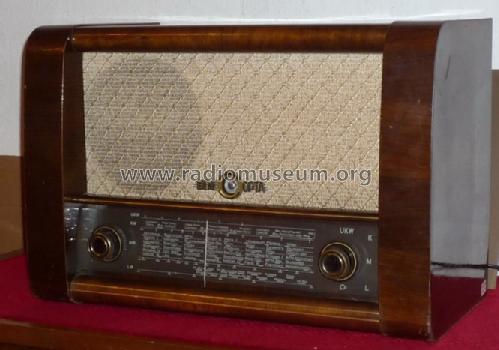

  • Model: 2852W - Loewe-Opta; Deutschland
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 590 x 370 x 260 mm / 23.2 x 14.6 x 10.2 inch
  • Notes
  • Variante mit 7 Rö: Hat 2 Germaniumdioden statt der EAA91. Wurde auch mit EB41 im Ratiodetektor gefertigt. 2x 3-Kreis-Filter in der AM-ZF. Erste ZF-Stufe auch EF43 statt EF85 möglich. AM-Demodulation an G1-K Strecke der E(C)F12! Beachte Einsatz und Schaltung der ECF12 als NF-Vorstufe und 2. FM-ZF Verstärker.
  • Net weight (2.2 lb = 1 kg)
  • 12.2 kg / 26 lb 14 oz (26.872 lb)
  • Price in first year of sale
  • 388.00 DM

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Loewe-Opta;: 2852W

Threads: 2 | Posts: 2

mit der Bitte, Irrtümer und Schreibfehler zu entschudigen:

Warum werden in der Trefferliste bei Aufruf von Loewe 852W zwei Varianten (EF43, EF85), von Loewe 1852W drei Varianten (EF43, EB41, EF85) und von Loewe 2852W gar keine Variante angezeigt? Warum haben bei der Betriebsart die 852W-Modelle 110-240V, der 1852W(EF43) 110,220V, der 1852W(EB41) 110; 127; 150; 220; 240V, der 1852W(EF85) 110; 220V und der 2852W wieder die Einteilung wie der 1852W(EB41)? Warum werden beim 2852W in der Trefferliste und bei der Bezeichnung der Röhren (Hauptfeld) 8 Röhren angezeigt, obwohl er doch auch nur 7 haben kann? So erschwert die Trefferliste  dem Besitzer eines Geräts mit 7 Röhren den Zugang zu der Bemerkung beim 8-Röhrengerät. Warum werden beim 2852W auf einer Modellseite zwei optisch so unterschiedliche Chassis aufgenommen, wo sogar der Laie erkennen kann, daß bei einem Gerät eine Röhre aus einem Becher herausschaut und daneben ein Trafo ist,  bei anderen Chassis dort aber eine große Leere ist?

Ich selbst besitze ein Gerät, auf dessen Rückwand und Bedienungsanleitung (Druckzeichen 8.51; 7000 [Stück]) 2852W steht, auf der Röhren-Garantiekarte 852W gedruckt und handgeschrieben eine 2 davor, also 2852W. Bestückt u.a. und so auch nach der Garantiekarte aber mit einer EF41. Dennoch kein 2852WA, da  7 Röhren! Der Schaltplan von Loewe ohne Datum ist für alle drei Typen gemeinsam mit all den Alternativen bei den Röhren und Dioden, sogar mit den Wickel- und Blechdaten der Trafos. Optisch etwas anders gestaltet als die hochgeladenen, die anscheinend diesen Loewe-Plan als Basis hatten.

Noch ein Hinweis: Bei der Garantiekarte, dem Umschlag für die Unterlagen des Geräts sowie bei diesem selbst ist die Nummer 3531.45 angebracht, danach folgt die Fertigungsnummer. Die Zahlen 3531 begegnen uns auf so manchen Bildern der Sammlerkollegen. Nach dem Punkt folgt 25 (1852W/EB41), 35(2852W), 45 (2852W und mein Gerät), 48 (1852W/EF85), 52 (2852W). Das scheinen die Fertigungsserien zu sein.

Zum Schluß noch eine kleine Versöhnung für das lange Schreiben: Auf den Röhren-Garantiekarten (es sind zwei mit der kompletten Fertigungsnummer, die Röhrenbestückung ist teils gedruckt, teils gestempelt) haben die Loewen die EL 11 vergessen.

Manfred Rathgeb, 20.Oct.20

Weitere Posts (1) zu diesem Thema.

Liebe Sammlerkollegen!

Ein Tipp: Die Röhren EF 80, 85, und 89 sind in zahlreichen Geräten eingesetzt; ein Ersatz (im ZF-Bereich) durch EF 183, bzw. 184 hat in vielen Fällen deutliche bis eindrucksvolle Empfangsverbesserungen, besonders im UKW-Bereich erbracht. Allerdings ist es meist notwendig, die ZF-Spulen nachzustimmen.

Rudolf Bengesser, 10.Aug.04
