FE63 ohne Rückkopplung
Loewe-(Opta); Deutschland
- Country
- Germany
- Manufacturer / Brand
- Loewe-(Opta); Deutschland
- Year
- 1929–1931
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 2565
-
- alternative name: Löwe Radio
Radio Schnorr Katalog 1930

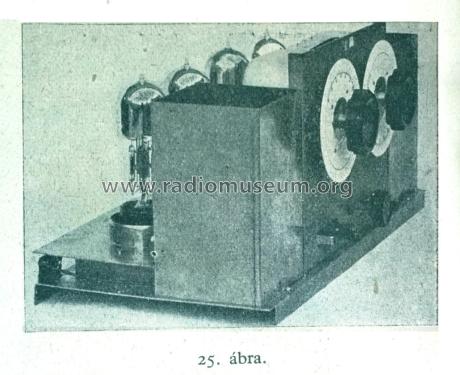

Quelle: Technika Budapest, 1929.
Quelle: Technika Budapest, 1929.
Quelle: Technika Budapest, 1929.
Quelle: Technika Budapest, 1929.

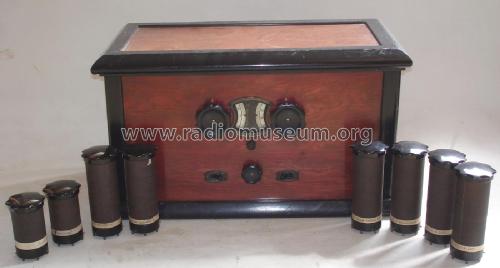

Mit den auswechselbaren Spulensätzen
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 4
- Main principle
- TRF (Tuned-Radio-Frequency but use of regeneration unknown); 6 Special; 2 AF stage(s); Special type of reception - please describe.
- Tuned circuits
- 2 AM circuit(s)
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- Storage and/or dry batteries
- Loudspeaker
- - For headphones or amp.
- Material
- Wooden case
- from Radiomuseum.org
- Model: FE63 [ohne Rückkopplung] - Loewe-Opta; Deutschland
- Dimensions (WHD)
- 510 x 295 x 285 mm / 20.1 x 11.6 x 11.2 inch
- Notes
-
Werbetext: "Der Apparat ist für Rahmenempfang konstruiert und enthält im Innern des Kastens 3 Fernröhren 2HF (6 Stufen Hochfrequenz) sowie eine Dreifachröhre 3NF (Audion und 2-fach Niederfrequenz), welche zusammen 9 Röhren entsprechen.
Preis einschl. Röhren sowie 1 Paar Spulen (2 Stück) für Rundfunkbereich ca. 195,- RM. (Nicht vor Jan. 1929 lieferbar.)" Auch: Die Röhre HF29_klar führen wir als ab 1929.
6 Brtbd HF-Ve. f.Rahmen! [510,514,560,569]Hier wird die neue Version der 2HF mit Trioden verwendet = HF29. Die Lautstärkeregelung findet hier noch über ein Potentiometer und Regelung der Anodenspannung der letzten HF-Röhre statt.

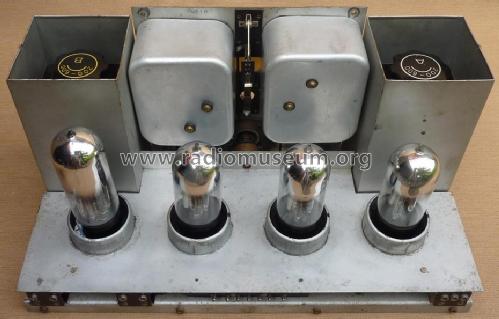

Der FE63 ohne Rückkopplung hat extra Abschirmhauben, die über die Röhren gesteckt werden und kann HF29 und 3NF ohne Abschirmbeschichtung verwenden. Der FE63 mit Rückkopplung kam vermutlich in Jahr nach dem FE63 ohne Rückkopplung heraus.Die Rückkopplung wirkt auf die letzte Röhre 3NFB. Der Rückkopplunghebel ist dort unten rechts deutlich zu sehen.
Die Radiokataloge verwenden leider immer ein Standardbild ohne Rückkopplungshebel.
- Net weight (2.2 lb = 1 kg)
- 11 kg / 24 lb 3.7 oz (24.229 lb)
- Price in first year of sale
- 245.00 RM
- Source of data
- Katalog Radio-Zentrale Prohaska 1930/31 (dick) / Radiokatalog Band 1, Ernst Erb
| Beschreibung und Gebrauchsanleitung | 4686 KB |
