Irisette 660

Loewe-(Opta); Deutschland

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1959/1960
  • Categoría
  • Televisión (TV) o monitor
  • Radiomuseum.org ID
  • 101323
    • alternative name: Löwe Radio

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de valvulas
  • 15
  • Principio principal
  • Superheterodino en general; ZF/IF 38900 kHz
  • Gama de ondas
  • Bandas de recepción puestas en notas.
  • Especialidades
  • Remote Control (with wire or wireless)
  • Tensión de funcionamiento
  • Red: Aparato AC/DC. / 220 Volt
  • Altavoz
  • Altavoz elíptico de imán permanente.
  • Material
  • Madera
  • de Radiomuseum.org

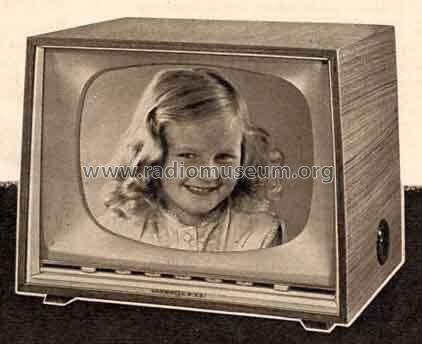

  • Modelo: Irisette 660 - Loewe-Opta; Deutschland
  • Forma
  • Sobremesa apaisado (tamaño grande).
  • Ancho, altura, profundidad
  • 510 x 420 x 350 mm / 20.1 x 16.5 x 13.8 inch
  • Anotaciones
  • Technische Daten wie Iris 661, jedoch helles Nussbaumgehäuse in moderner Form. Mehrpreis für eingebauten UHF-Tuner: 118,- DM.
  • Peso neto
  • 21 kg / 46 lb 4.1 oz (46.256 lb)
  • Precio durante el primer año
  • 718.00 DM
  • Autor
  • Modelo creado por Bernd P. Kieck. Ver en "Modificar Ficha" los participantes posteriores.

 Colecciones | Museos | Literatura

Colecciones

El modelo Irisette es parte de las colecciones de los siguientes miembros.

 Forum

Contribuciones en el Foro acerca de este modelo: Loewe-Opta;: Irisette 660

Hilos: 1 | Mensajes: 6

Das Gerät ist fertig restauriert. Alle Elkos und verdächtige andere Kondensatoren sind getauscht. Die Bildröhre AW43-88 hatte einen Glasbruch und wurde ersetzt. Die neue Bildröhre ist gemäss Müter BMR-95 gut. Spannungen an den (neuen) Netzteil-Elkos stimmen, Kanalwahl und Ton funktionieren normal. Jedoch habe ich kein Bild.



1. Hochspannung (gemessen am Innenleiter des Schnullers direkt an der Bildröhre) = 15.6 kV Gleichspannung.



2. Am Pin 7 (Kathode) messe ich ein positiv polarisiertes Videosignal von 49.5 Vss (Kontrast minimum) bis 141 Vss (Kontrast maximum).



3. Am Pin 7 (Kathode) messe ich eine Gleichspannung von 100.5 V (Helligkeit minimum) bis 29.5 V (Helligkeit maximum).



4. An den Pins 2 oder 6 (g1, Wehnelt) messe ich ein Zeilen-Austastsignal in Höhe von 135 Vss und ein Bild-Austastsignal in Höhe von 94.5 Vss.



5. An den Pins 2 oder 6 (g1, Wehnelt) messe ich eine Gleichspannung von 1.5 V.



6. Am Pin 3 (g2) messe ich eine Gleichspannung von 296.5 V.



7. Am Pin 4 (g4) messe ich eine Gleichspannung von 351.5 V.



8. Kurzzeitiges Verbinden von Kathode und g1 ändert nichts, das Bild bleibt dunkel.



Bei abgesteckter Bildröhrenfassung habe ich L,C,R an den Pins der Bildröhre gemessen:

a. Pin 1 gegen Pin 8 (Heizung) = 1.4 Ohm

b. Misst man Pin 1 (oder Pin 8) gegen alle übrigen Pins, ergeben sich Resultate im einstelligen Picofarad-Bereich.

Bis jetzt habe ich mit der neuen Bildröhre noch nie ein helles Raster gesehen. Ist sie defekt? Andere Ideen?



Nicolin Salis



Edit: Kaum hatte ich og. Post abgesetzt, kam mir die Idee, (endlich) die Heizspannung an der Bildröhre zu messen. 1.9 Volt anstatt 6.3 Volt! Ich hängte die Röhre vom Heizkreis ab, überbrückte den Heizkreis und versorgte die Röhre mit potentialfreien 6.3 V Gleichspannung. Und siehe da: Einwandfreies Bild. Zu denken gibt mir jedoch, dass die Röhre 589 mA Heizstrom zieht (anstatt 300 mA gemäss Datenblatt AW43-88) ...

Edit 2: Probehalber habe ich den Heizfaden einer AW43-88 eines anderen Gerätes (17TCH291A/00) anstelle der neuen Bildröhre im Irisette 660 angeschlossen. Mit der Röhre des anderen Gerätes stellen sich am Heizfaden 6.7 Volt ein. Somit sind die nicht normgerechten Daten der neuen Bildröhre das Problem. Die neue Bildröhre ist insofern seltsam, als sie neu aussieht, die Typenbezeichnung AW43-88 aber mit weissfarbenem Pinselstift von Hand aufgetragen wurde. Der typische Aufkleber mit der Typenbezeichnung fehlt. Ich fragte mich, ob es sich z.B. um die britische C17AF handeln könnte (ähnliche Röhre wie AW43-88 aber mit 4-Volt-Heizung) und prüfte die "AW43-88" mit Heizspannung 4 Volt. Es stellte sich ein Heizstrom von 456 mA anstatt 300 mA ein. Ist also auch keine C17AF. Nun frage ich mich, ob ich den hohen Heizstrom einfach ignorieren und einen sep. 230/6.3 Trafo für die "AW43-88" einbauen soll...

Nicolin Salis















Nicolin Salis, 30.Mar.26

Weitere Posts (6) zu diesem Thema.
