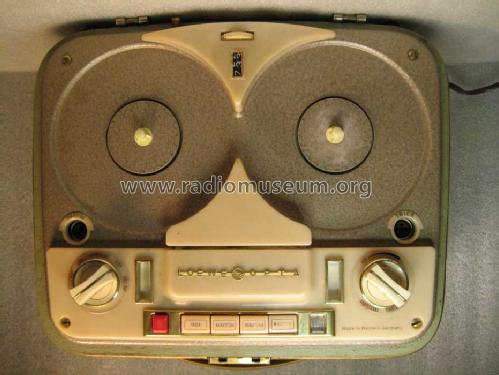

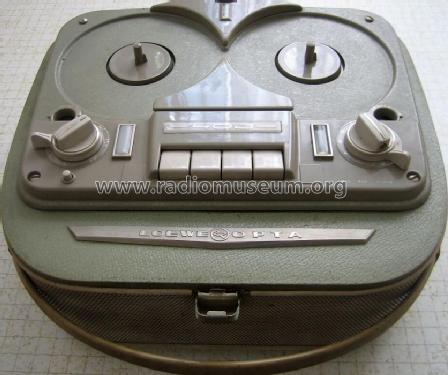

Optacord 403; Loewe-Opta; (ID = 27149) R-Player
Loewe-Opta;: Optacord 403 [R-Player] ID = 27149 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model Optacord 403, Loewe-(Opta); Deutschland:
Gerät eines Sammlerkollegen

Country:  Germany
Manufacturer / Brand:  Loewe-(Opta); Deutschland
alternative name

Löwe Radio
Year: 1960–1964 Category: Sound/Video Recorder and/or Player
Valves / Tubes 5: EF86 ECC83 EC92 EL84 EM84
Main principle Audio-Amplification
Wave bands - without
Details Tape Recorder
Power type and voltage Alternating Current supply (AC) / 117; 150; 200; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 5 W (unknown quality)
from Radiomuseum.org Model: Optacord 403 - Loewe-Opta; Deutschland
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 365 x 182 x 350 mm / 14.4 x 7.2 x 13.8 inch
Notes Zweispur; Bandgeschwindigkeiten: 4,75/9,5 cm/s; Spulen-Ø 15 cm.
Net weight (2.2 lb = 1 kg) 9.5 kg / 20 lb 14.8 oz (20.925 lb)
Price in first year of sale 449.00 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1960/61


All listed radios etc. from Loewe-(Opta); Deutschland
Here you find 1582 models, 1307 with images and 1154 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Loewe-Opta;: Optacord 403
Threads: 1 | Posts: 4
Hits: 2238     Replies: 3
loewe-opta: 403; Optacord
Michael Schott
17.Jun.06
  1 Hallo, liebe Sammlerkollegen,

ich suche zu der Optacord 403 Serviceunterlagen. Außerdem wüßte ich gern, ob von der Maschine auch eine Halbspur-Stereo-Version gab. Vielen Dank im voraus für die Bemühungen!

Mit freundlichem Gruß!

Michael Schott
Arpad Roth † 27.3.17
18.Jun.06
  2 Hallo Herr Schott,

bitte am Modellblatt "Ich suche diesen Schaltplan" klicken. Das Modell wird dann bei "Gesuchte Schaltpläne" als gesucht registriert. Nur so haben Sie eine Möglichkeit zu techn. Unterlagen zu kommen.
MfG. Arpad

Michael Schott
01.Aug.06
  3 Hallo, Herr Roth,

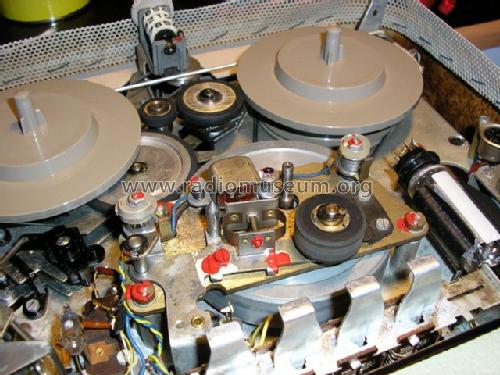

ich habe den Schaltplan inzwischen erhalten, vielen Dank für die Hilfe. Meine Optacord funktioniert wieder wunderbar, und reichlich Bilder habe ich auch hochgeladen. Auf Wunsch lade ich gern noch weitere Detailbilder hoch. Wer gern eine CD mit den Bildern in Hochauflösung wünscht, möge sich bei mir melden.
Nochmals recht herzlichen Dank!

Mit freundlichen Grüßen

Michael Schott
Arpad Roth † 27.3.17
01.Aug.06
  4
Hallo Herr Schott,
ersuche Sie, den Schaltplan wie in Post 3 angeführt, hochzuladen. So haben andere Mitglieder  eventuell auch etwas davon.
Auch davon lebt die Gemeinschaft von RM.org.
MfG. Arpad R.
