Jubilo Radio Grammo 75J 7241

ID = 94690

Use red slider bar for more.

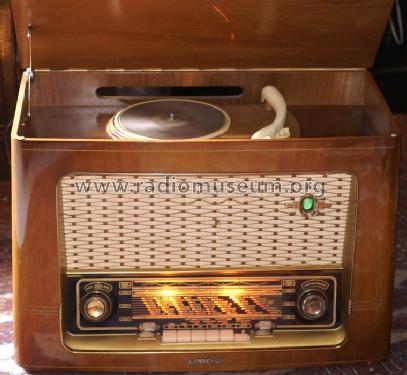

Lorenz; Berlin,: Jubilo Radio Grammo 75J 7241 [Radio] ID = 201521 760x700

Select picture or schematic to display from thumbnails on the right and click for download.

For model Jubilo Radio Grammo 75J 7241, Lorenz; Berlin, Zuffenhausen u.a.

Country:

Manufacturer / Brand:

Brand

SEL

Year: 1955

Category: Broadcast Receiver - or past WW2 Tuner

Valves / Tubes

7: ECC85 ECH81 EF93 EABC80 EM85 EL84 EZ80

schematic requested

Main principle	Superheterodyne (common); Export model
Wave bands	Broadcast, Long Wave, Short Wave plus FM or UHF.
Details	Record Player (not changer)
Power type and voltage	Alternating Current supply (AC) / 110-220 Volt
Loudspeaker	3 Loudspeakers
Power out
from Radiomuseum.org	Model: Jubilo Radio Grammo 75J 7241 - Lorenz; Berlin, Zuffenhausen u
Material	Wooden case
Shape	Tablemodel, low profile (big size).
Dimensions (WHD)	570 x 390 x 300 mm / 22.4 x 15.4 x 11.8 inch
Notes	Lorenz-Jubilo: Zusatz zum Herstellernamen aus Anlass des 75-jährigen Bestehens der C. Lorenz AG. Gegenwärtig (12/2017) sind im RM fünf Modelle mit dieser Bezeichnung erfasst, wobei der Rückwandbezeichnung nach wohl nur der 7241 den Zusatz 75J trägt. Die Jubilo-Modelle waren anscheinend nur für den Export in die Schweiz bestimmt. 4407 Jubilo Mittel-Super-UKW 4507 Jubilo Mittel-Super-UKW 5040 Jubilo Super Lux-UKW 3D 56 5510 Jubilo-Gross-Super-UKW 7241 Jubilo Radio-Grammo 75J Perpetuum-Ebner-Plattenspieler, Type 3420PE.

Model page created by Andreas Bertsch. See "Data change" for further contributors.
