Leipzig LW; Lorenz; Berlin, (ID = 833235) Radio
Lorenz; Berlin,: Leipzig LW [Radio] ID = 833235 600x573
Select picture or schematic to display from thumbnails on the right and click for download.
For model Leipzig LW, Lorenz; Berlin, Zuffenhausen u.a.

Country:  Germany
Manufacturer / Brand:  Lorenz; Berlin, Zuffenhausen u.a.
Brand

SEL
Year: 1932/1933 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: RENS1214 RENS1264 RENS1204 RES374 RGN1064
Main principle TRF (Tuned-Radio-Frequency but use of regeneration unknown); 2 Special; 1 AF stage(s); Anode bend detection
Tuned circuits 3 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Leipzig LW - Lorenz; Berlin, Zuffenhausen u
Material Wooden case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 455 x 490 x 265 mm / 17.9 x 19.3 x 10.4 inch
Notes AVC
Net weight (2.2 lb = 1 kg) 18.9 kg / 41 lb 10.1 oz (41.63 lb)
Price in first year of sale 324.00 RM !
Source of data Katalog Radio-Zentrale Prohaska 1932/33 / Radiokatalog Band 1, Ernst Erb

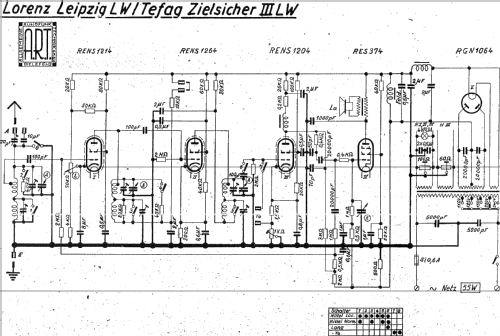

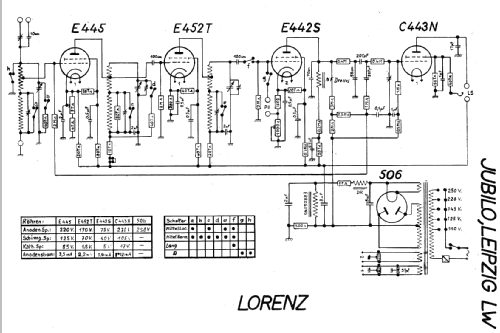

Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Lorenz; Berlin, Zuffenhausen u.a.
Here you find 707 models, 559 with images and 340 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Lorenz; Berlin,: Leipzig LW
Threads: 1 | Posts: 2
Hits: 504     Replies: 1
lorenz: Leipzig LW: Asbest nur bei Steiner?
Manfred Rathgeb
01.Apr.20
  1

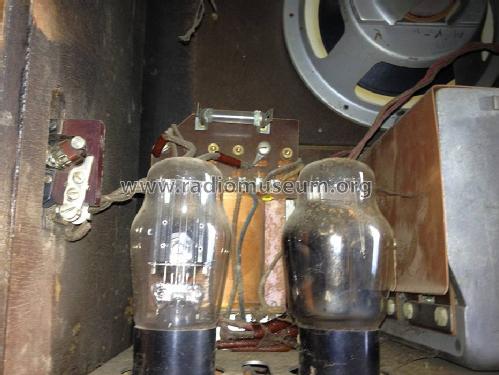

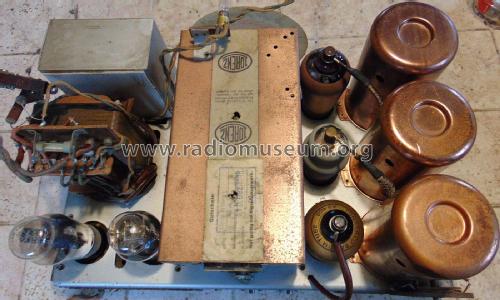

Wie auf ID=1128383 und meinem soeben hochgeladenen Bild zu sehen ist, befindet sich auf der ganzen  zum Trafo gerichteten Seite des Blockkondensators eine ca. 1 mm starke Schicht, die wohl stark asbesthaltig ist. Mein Gerät übrigens war bei der Steiner AG  Bern gekauft oder/und gemietet worden, deren Logo/Gutschein befindet sich auf einigen Röhren/Drehko, siehe auch meine Bilder bei CH_Steiner.

Rüdiger Walz
02.Apr.20
  2

Hallo Herr Rathgeb,

ich sehe auf den Bildern der anderen Geräte ebenfalls die aufgeklebte Asbestpappe zwischen Block und Trafo.

Über Asbest ist im RM.org schon öfter diskutiert worden. Die besten Zusammenfassungen finden Sie hier Post Nr. 4 und hier.

Herzliche Grüße

Rüdiger Walz
