Paladin 20W

Paladin 20W; Lorenz; Berlin, (ID = 8904) Radio
Paladin 20W; Lorenz; Berlin, (ID = 66505) Radio Paladin 20W; Lorenz; Berlin, (ID = 66506) Radio
Paladin 20W; Lorenz; Berlin, (ID = 30219) Radio Paladin 20W; Lorenz; Berlin, (ID = 67238) Radio
Paladin 20W; Lorenz; Berlin, (ID = 630517) Radio Paladin 20W; Lorenz; Berlin, (ID = 630518) Radio
Paladin 20W; Lorenz; Berlin, (ID = 630519) Radio Paladin 20W; Lorenz; Berlin, (ID = 630520) Radio
Paladin 20W; Lorenz; Berlin, (ID = 697274) Radio Paladin 20W; Lorenz; Berlin, (ID = 697275) Radio
Use red slider bar for more.

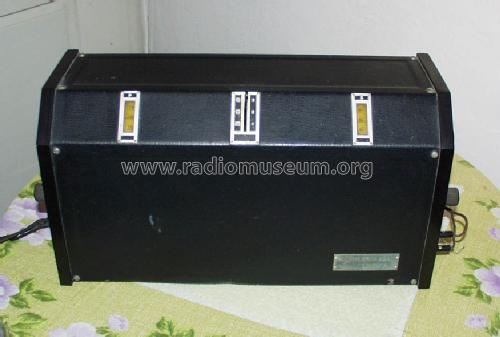

Paladin 20W; Lorenz; Berlin, (ID = 66505) Radio
Lorenz; Berlin,: Paladin 20W [Radio] ID = 66505 876x591
Select picture or schematic to display from thumbnails on the right and click for download.
For model Paladin 20W, Lorenz; Berlin, Zuffenhausen u.a.:

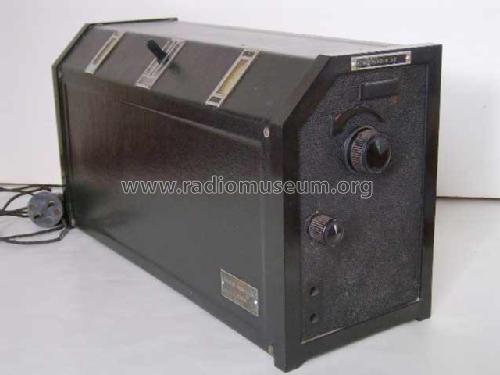

Paladin 20W

Country:  Germany
Manufacturer / Brand:  Lorenz; Berlin, Zuffenhausen u.a.
Brand

SEL
Year: 1929/1930 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: E442 E415 B443 506K
Main principle TRF (Tuned-Radio-Frequency but use of regeneration unknown); 1 Special; 1 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 115; 127; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Paladin 20W - Lorenz; Berlin, Zuffenhausen u
Material Metal case
Shape Tablemodel, slant panel.
Dimensions (WHD) 370 x 200 x 130 mm / 14.6 x 7.9 x 5.1 inch
Notes Philips-Lizenz.
Net weight (2.2 lb = 1 kg) 8.3 kg / 18 lb 4.5 oz (18.282 lb)
Price in first year of sale 378.00 RM !
Collectors' prices
Source of data Kat. Funk-Heppa 1929/30 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange + FS-Bestückungstabellen
Mentioned in Der Radiohändler (2920)


All listed radios etc. from Lorenz; Berlin, Zuffenhausen u.a.
Here you find 686 models, 541 with images and 328 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Lorenz; Berlin,: Paladin 20W
Threads: 2 | Posts: 4
Hits: 1817     Replies: 1
Lorenz Paladin 20W in 2 Endstufenvarianten?
Gerald Gauert
25.Aug.04
  1

Als ich vor einigen Jahren meinen Lorenz Paladin20 bekam, versuchte ich herauszufinden, mit welcher Endröhre er bestückt werden muss. Dazu nahm ich die Schaltung der Endstufe auf und stellte fest, dass sich in dem Becher mit dem NF-Trafo noch ein weiterer Trafo befinden muss. Die Verdrahtung zu diesem Trafo sah aus, als wäre er nachträglich eingesetzt worden. Um der Sache auf den Grund zu gehen, öffnete ich den Becher und schmolz die Vergussmasse heraus. Und tatsächlich, im Becher waren NF-Trafo und Ausgangsübertrager übereinander angeordnet. Beim Zusammenbau wurde leider die Wicklung des Ausgangsübertragers beschädigt und ich suche nach den Wickeldaten, um ihn wieder zu reparieren.
Auf der Modellseite des Paladin 20 befindet sich eine Schaltung ohne Ausgangsübertrager, bestückt mit der RES964.

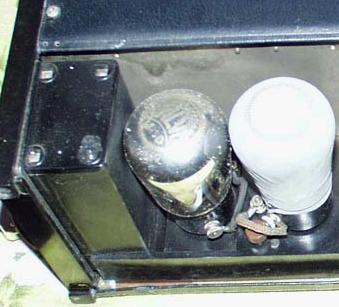

Das Innenfoto zeigt allerdings den hohen Becher, der 2 Trafos enthält.

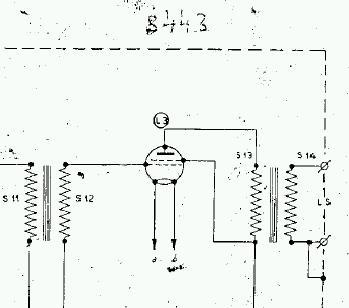

Auf der Modellseite des Philips 2514, der meines Wissens baugleich mit dem Paladin20 ist, zeigt der Schaltplan den Ausgangsübertrager und die Röhre B443.
http://www.radiomuseum.org/dsp_modell.cfm?model_id=13162



Meine Frage: Gab es den 2514 / Paladin 20 in 2 Varianten und mit welchen Enstufenröhren wurden sie bestückt oder handelt es sich um einen nachträglichen Umbau, der in den Rundfunkwerkstätten durchgeführt wurde?

Wer kann zur Klärung beitragen?

Stefan Königs
26.Aug.04
  2 Hallo Herr Gauert,
Auch in meinem Lorenz Paladin 20 und Phillips 2514 befinden sich im Becher NF- und Ausgangstrafo.Beim Phillips war der Becher noch original versiegelt,also kein Umbau.
Bestückt ist der Lorenz mit Valvo L415D ,der Phillips mit B443.

Attachments


Hits: 1813     Replies: 1
lorenz: 20W; Paladin
Peter Breu
16.Nov.03
  1

Genau dieses Gerät welches hier aus E-bay abgebildet wurde habe ich gesteigert!!

Dieses Gerät ist aber mit folgenden Röhren bestückt:

L415D

A4110

2506

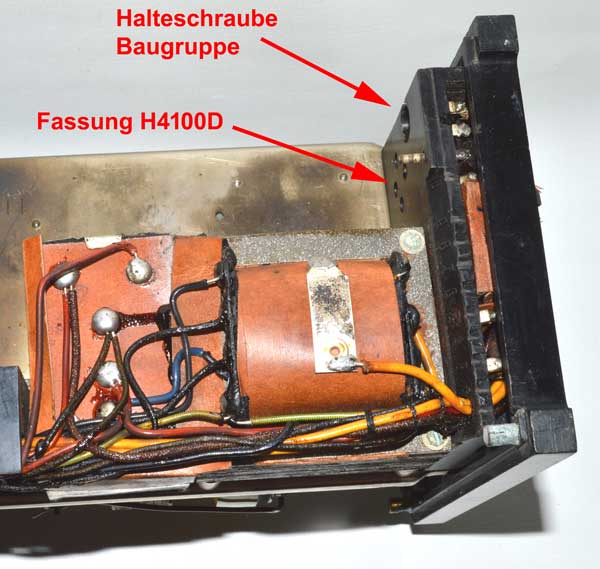

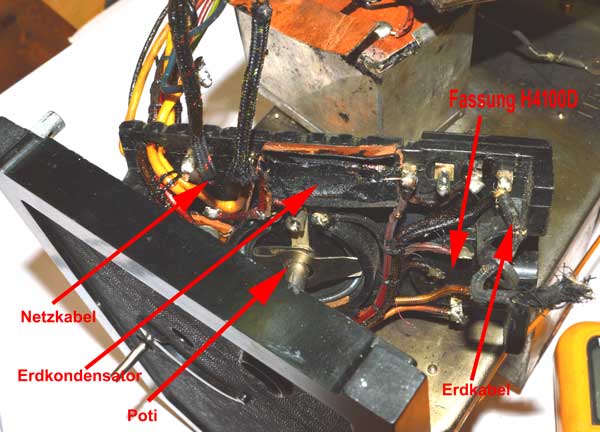

H4100D

Genau so steht die Bestückung auch in der Bedienungsanweisung!!

Dirk Becker
16.Nov.03
  2 Eigentlich ist der Lorenz Paladin ein Philips Paladin. Philips durfte Anfang der 30er Jahre keine Radios in Deutschland verkaufen, weil Philips ja Niederländisch ist.
Also hat Philips es damals über Lorenz versucht und die Geräte sogar bei Lorenz fertigen lassen. Trotzdem wurde Philips diese Praxis schnell verboten und so gibt es hierzulande immer mal wieder einen Lorenz Paladin, der eigentlich ein Philips ist (siehe auch http://www.radiomuseum.org/dsp_hersteller_detail.cfm?company_id=20).

Die Röhren sind die entsprechenden Valvo Philips Vergleichtypen:
Valvo L415 = Philips E443 = ungefähr Telefunken RES664d
Valvo A4110 = Philips E424N = Telefunken REN904
Valvo H4100D ~= Philips E442 ~= Telefunken RENS1264
Philips 2506 = Valvo G1054 = Telefunken RGN1054 ~= Philps 1805

Ich hoffe ich bin mit den Röhren nicht zu sehr in den Spalten verrutscht, das Philips Programm um 1930 war sehr unübersichtlich.

Gruß

Dirk
