Super 200/38W; Lorenz; Berlin, (ID = 28107) Radio
Lorenz; Berlin,: Super 200/38W [Radio] ID = 28107 881x560
Select picture or schematic to display from thumbnails on the right and click for download.
For model Super 200/38W, Lorenz; Berlin, Zuffenhausen u.a.

Country:  Germany
Manufacturer / Brand:  Lorenz; Berlin, Zuffenhausen u.a.
Brand

SEL
Year: 1938–1940 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: AK2 AF3 ABC1 AL4 AZ1
Main principle Superheterodyne (common); ZF/IF 468 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Super 200/38W - Lorenz; Berlin, Zuffenhausen u
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 560 x 317 x 290 mm / 22 x 12.5 x 11.4 inch
Notes Feldstärke-Anzeige, variable Bandbreite.
Net weight (2.2 lb = 1 kg) 16.7 kg / 36 lb 12.5 oz (36.784 lb)
Price in first year of sale 218.00 RM
Source of data Handbuch WDRG 1938 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Lorenz; Berlin, Zuffenhausen u.a.
Here you find 706 models, 558 with images and 339 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Lorenz; Berlin,: Super 200/38W
Threads: 1 | Posts: 6
Hits: 2374     Replies: 5
Unbekanntes Röhrenradio
Wolfgang Lill
21.Sep.08
  1

Das Radio hat leider keine Rückwand und keine weiteren Hinweise auf den Hersteller sind zu finden.

Die Skala wurde nach dem Kriege durch eine aktuelle ersetzt. verkauft wurde diese Skala bei einem Radiohändler in Prag.


Das Gerät hat 3-fach Abstimmung, Röhren: AZ1 AK2 AF3 ABC1 AL4

110-...240 V , Wellenbereiche : L, M,K


Wer kennt es ???





Attachments

Reiner Scholz
21.Sep.08
  2

 Herr Lill, der Frontrahmen und die Skala sehen nach LORENZ aus.

Wolfgang Lill
21.Sep.08
  3

Dank Herrn Scholz schon gefunden,

Lorenz Super 200 W



Vielen Dank

Reiner Scholz
21.Sep.08
  4

 Nicht ganz  :-)

Es ist Model 200/38W. Erkennbar u.a. an dem fehlenden LORENZ Schriftzug auf dem Bakelitrahmen.

Dafür hat der 200/38 den LORENZ zwischen den Knöpfen. (fehlt bei Ihrem Gerät)

Götz Linss
21.Sep.08
  5

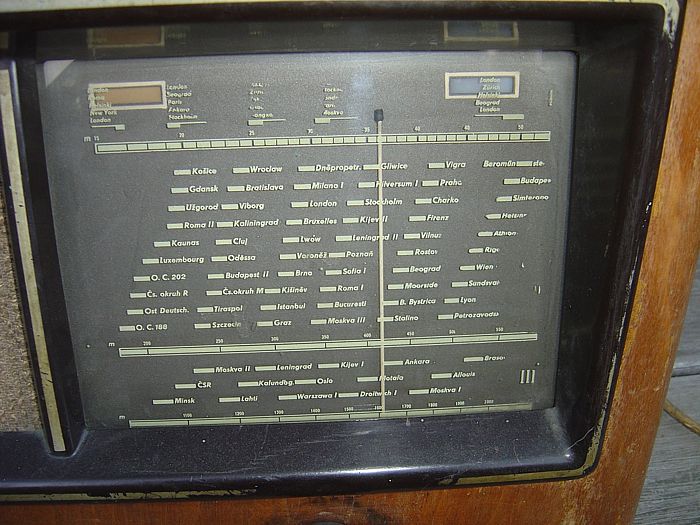

Der Lorenz 200/38W soll bis ca. 1940 gebaut worden sein. Auf der in Post 1, Radio3 gezeigten Skala fällt vor allem der Name "Kaliningrad" auf, auch Gdansk, Szczecin und Wroclav. Das würde doch bedeuten, dass ein schon älteres Gerät einige Jahre NACH 1945 mit einer "neuen" Skala modifiziert wurde, oder?

MfG Götz Linß

Hans M. Knoll
21.Sep.08
  6

Die Skala wurde nach dem Kriege durch eine aktuelle ersetzt. verkauft wurde diese Skala bei einem Radiohändler in Prag.







knoll
