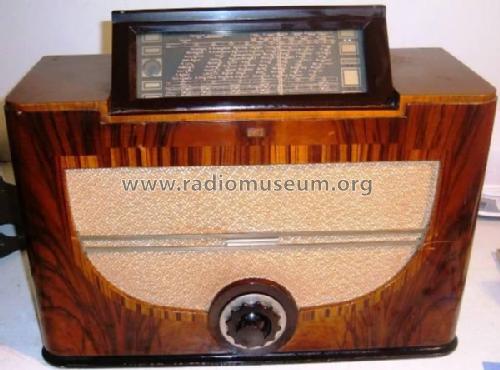

Monoknopf M68A - M68A /20 - M68A /29

• Country
• Switzerland

• Manufacturer / Brand
• Mediator; La Chaux-de-Fonds

• Year
• 1937/1938

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 12304

• Picture
• Schematics

Previous Next

Previous Next

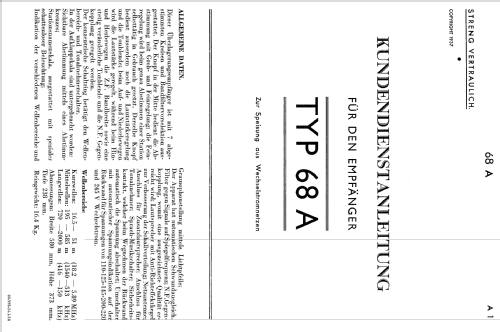

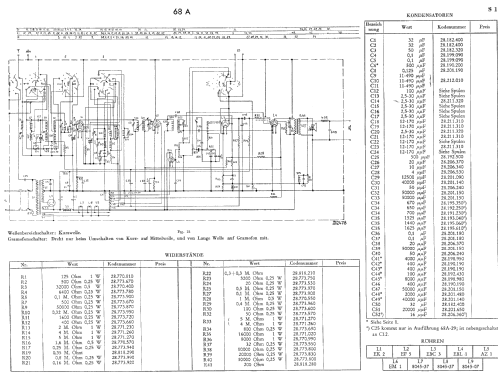

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• EK2 EF5 EBC3 EBL1 EM1 AZ1

• Main principle
• Superheterodyne (common); ZF/IF 125 kHz

• Tuned circuits
• 7 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 22 cm = 8.7 inch

• Material
• Wooden case

• from Radiomuseum.org
• Model: Monoknopf M68A - M68A /20 - M68A /29 - Mediator; La Chaux-de-Fonds

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 590 x 375 x 270 mm / 23.2 x 14.8 x 10.6 inch

• Notes

• Der Monoknopf-Empfänger M68A ist laut Bezeichnung der Typschilder bei Philips in Eindhoven für den Schweizer Markt hergestellt worden, Mediator ist eine separate Marke von Philips.

  Das Chassis des Modells M68A entspricht dem Chassis des Philips Modells Romanza 750A.

  3 Ausführungen, die sich in der Zwischenfrequenz (ZF) unterscheiden:

  • M68A (125 kHz)
  • M68A /20 (128 kHz)
  • M68A /29 (118 kHz)

  Siehe auch die baugleichen Modelle

  • das britische Modell Mullard X68A
  • das französische Modell Radiola RA68A sowie
  • das belgische Modell NSF Aristona H68A

• Price in first year of sale
• 440.00 SFr

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Circuit diagram reference
• Die Tungsram-Tabellen führen das Modell auf.

• Mentioned in
• Radios von gestern, 1. Auflage

• Literature/Schematics (1)
• -- Original-techn. papers.

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.

• Other Models

• Here you find 371 models, 326 with images and 225 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
  All listed radios etc. from Mediator; La Chaux-de-Fonds
