• Year
  • 1938/1939
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 3610
    • Brand: System Günther

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • TRF with regeneration; 1 Special; 1 AF stage(s)
  • Tuned circuits
  • 2 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • AC/DC-set / 110-125; 125-150; 200-250 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: M168-GW - Mende - Radio H. Mende & Co.
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 550 x 310 x 280 mm / 21.7 x 12.2 x 11 inch
  • Notes
  • Das Typschild des Empfängers zeigt M168GW, dagegen führen die Service-Unterlagen die Typbezeichnung 168GW
    Es handelt sich dabei um dasselbe Modell.
    Während man bei den Wechselstrommodellen 168W und 192W auf die Rückkopplung verzichtete, wurde sie bei den entsprechenden Allstrommodellen 168GW und 192GW beibehalten. Ein Grund dürfte darin gelegen haben, dass bei Gleichstrombetrieb die Anodenspannung geringer ist als bei Wechselstrombetrieb. Noch gravierender wirkt sich der Betrieb bei 110 V aus wobei 110 V Gleichstrom die Leistung am stärksten reduziert. Da lässt sich durch die Rückkopplung doch einiges an Signalverlust kompensieren.
  • Net weight (2.2 lb = 1 kg)
  • 11 kg / 24 lb 3.7 oz (24.229 lb)
  • Price in first year of sale
  • 195.00 RM

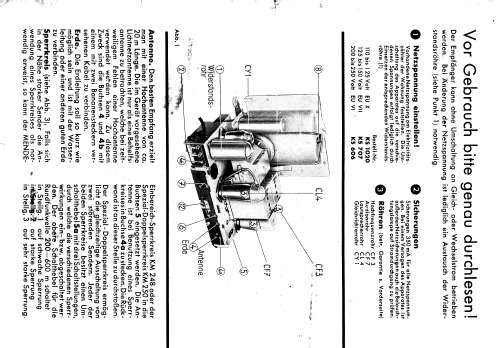

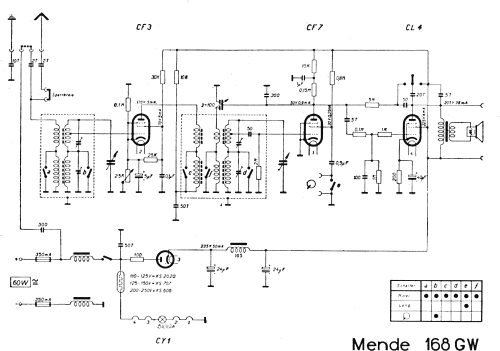

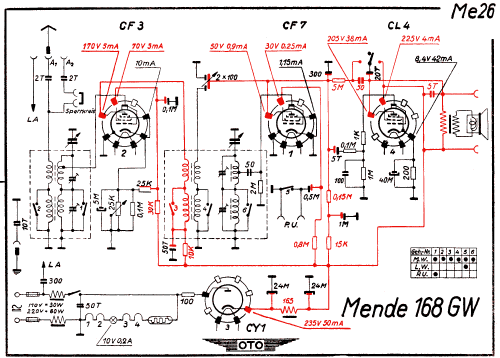

  • Circuit diagram reference
  • Lange+Schenk+FS-Röhrenbestückung
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.
