M185-GW (185GW)

M185-GW ; Mende - Radio H. (ID = 28058) Radio

M185-GW ; Mende - Radio H. (ID = 28059) Radio

M185-GW ; Mende - Radio H. (ID = 4515) Radio

M185-GW ; Mende - Radio H. (ID = 1117454) Radio

M185-GW ; Mende - Radio H. (ID = 1440761) Radio

M185-GW ; Mende - Radio H. (ID = 1440762) Radio

M185-GW ; Mende - Radio H. (ID = 1440764) Radio

M185-GW ; Mende - Radio H. (ID = 1440765) Radio

M185-GW ; Mende - Radio H. (ID = 1440766) Radio

M185-GW ; Mende - Radio H. (ID = 1440767) Radio
M185-GW ; Mende - Radio H. (ID = 309717) Radio M185-GW ; Mende - Radio H. (ID = 309716) Radio
M185-GW ; Mende - Radio H. (ID = 432481) Radio M185-GW ; Mende - Radio H. (ID = 309715) Radio
M185-GW ; Mende - Radio H. (ID = 432482) Radio M185-GW ; Mende - Radio H. (ID = 309718) Radio
M185-GW ; Mende - Radio H. (ID = 507) Radio M185-GW ; Mende - Radio H. (ID = 326835) Radio
M185-GW ; Mende - Radio H. (ID = 326838) Radio M185-GW ; Mende - Radio H. (ID = 326839) Radio
Use red slider bar for more.
M185-GW ; Mende - Radio H. (ID = 309717) Radio
Mende - Radio H.: M185-GW [Radio] ID = 309717 933x671
Select picture or schematic to display from thumbnails on the right and click for download.
For model M185-GW (185GW), Mende - Radio H. Mende & Co. GmbH, Dresden

Country:  Germany
Manufacturer / Brand:  Mende - Radio H. Mende & Co. GmbH, Dresden
Brand

System Günther
Year: 1938/1939 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: CF3 CF7 CL4 CY1 EUVI
Main principle TRF with regeneration; 1 Special; 1 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage AC/DC-set / 110-250 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: M185-GW - Mende - Radio H. Mende & Co.
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 550 x 310 x 280 mm / 21.7 x 12.2 x 11 inch
Notes Das Typschild des Empfängers zeigt M185GW, dagegen führen die Service-Unterlagen die Typbezeichnung 185GW.
Es handelt sich dabei um dasselbe Modell.
Urdox EU X bei 110-125V; EU VII 125-150 V; EU VI 200-250 V.
Urdox mit KS-Bezeichnungen sind Katalog-Bestellnummern.
Net weight (2.2 lb = 1 kg) 11 kg / 24 lb 3.7 oz (24.229 lb)
Price in first year of sale 210.00 RM
Source of data Handbuch WDRG 1938 / Radiokatalog Band 1, Ernst Erb

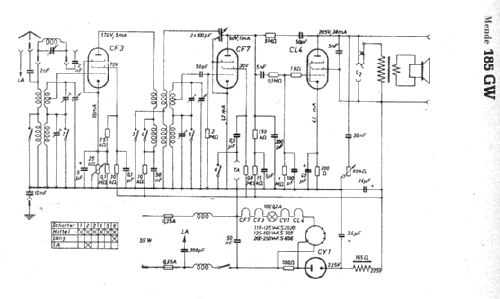

Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Mende - Radio H. Mende & Co. GmbH, Dresden
Here you find 308 models, 278 with images and 201 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Mende - Radio H.: M185-GW
Threads: 1 | Posts: 4
Hits: 2328     Replies: 3
mende: M185GW (M 185 GW);
Torsten Stein
07.Apr.07
  1

Hallo !

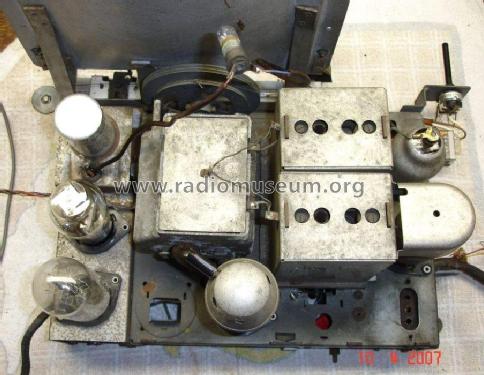

Wie Sie auf der Rückansicht von meinem Mende185 GW sehen können,fehlt mir der Urdox.Ich konnte bisher in meinen Unterlagen keine Urdox "KS606" finden,um die elektrischen Daten zuermitteln,damit ich mir einen ähnlichen Urdox beschaffen kann. Wer kann helfen?

MfG Torsten Stein

Wolfgang Bauer
07.Apr.07
  2

Sg. Herr Stein,

der Urdox  KS606 ist zwar angelegt, aber noch ohne Daten.
Der Urdox-FeH-Widerstand EUVI müßte ident sein.


MfG. WB.

Hans M. Knoll
07.Apr.07
  3

Hallo Wolfgang.



Anbei ein Auszug aus dem offiziellen Haendler-Katalog der "WDRG" von 1938/39

Daraus  geht hervor, dass "KS606" eine Bestellnummer und keine Type ist.

Gruss Hans



Hier der Auszug






Torsten Stein
09.Apr.07
  4

Danke,damit hat sich meine Frage erledigt.

MfG Torsten Stein


Mende - Radio H.: M185-GW
End of forum contributions about this model
