Super MS240-WDK (240WDK)

• Country
• Germany

• Manufacturer / Brand
• Mende - Radio H. Mende & Co. GmbH, Dresden

• Year
• 1939/1940

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 3634

• • Brand: System Günther

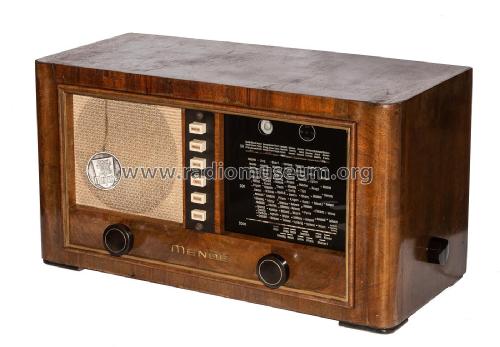

• Picture

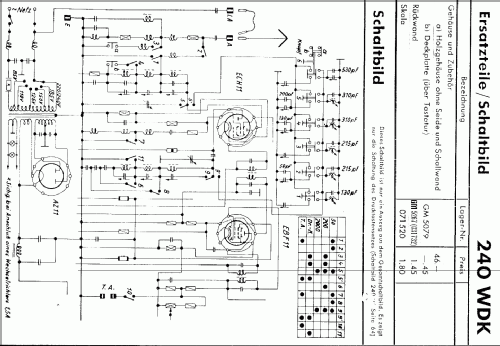

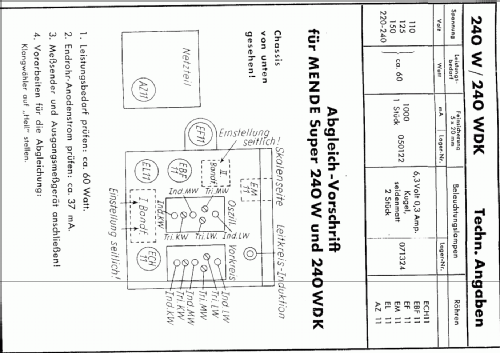

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• ECH11 EBF11 EF11 EL11 EM11 AZ11

• Main principle
• Superheterodyne (common); ZF/IF 468 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 85; 110; 125; 150; 185; 220-240 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Super MS240-WDK - Mende - Radio H. Mende & Co.

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 605 x 330 x 280 mm / 23.8 x 13 x 11 inch

• Notes

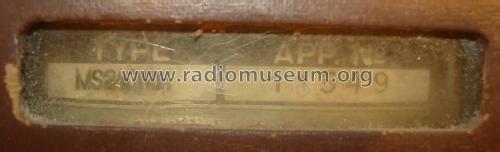

• Das Typschild des Empfängers zeigt MS240WDK, dagegen führen die Service-Unterlagen die Typbezeichnung 240WDK.
  Es handelt sich dabei um dasselbe Modell.

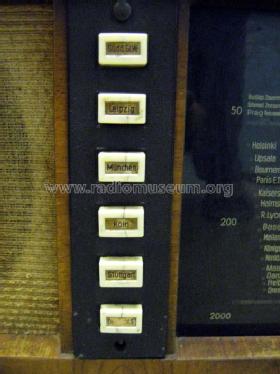

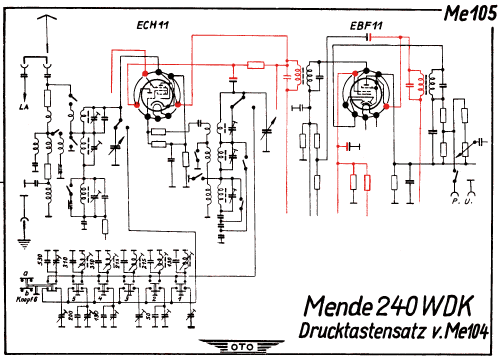

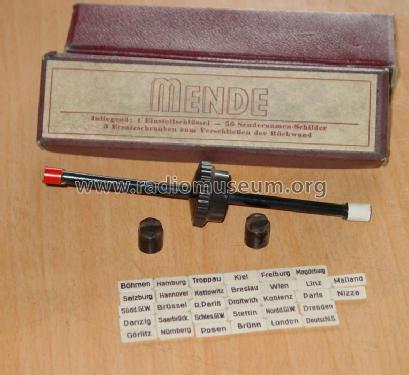

  Sechs Stations-Drucktasten, einstellbar mit speziellem Schlüssel, siehe hier.

• Net weight (2.2 lb = 1 kg)
• 14.5 kg / 31 lb 15 oz (31.938 lb)

• Price in first year of sale
• 276.00 RM

• Source of data
• Handbuch WDRG 1939 / Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange+Schenk+FS-Röhrenbestückung

• Literature/Schematics (1)
• -- Original-techn. papers.

• Picture reference
• Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.

• Other Models

• Here you find 314 models, 281 with images and 206 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
  All listed radios etc. from Mende - Radio H. Mende & Co. GmbH, Dresden
