Heimtongerät BG23

Heimtongerät BG23; Messgerätewerk (ID = 106168) R-Player
Heimtongerät BG23; Messgerätewerk (ID = 1230180) R-Player Heimtongerät BG23; Messgerätewerk (ID = 1174705) R-Player
Heimtongerät BG23; Messgerätewerk (ID = 1213338) R-Player Heimtongerät BG23; Messgerätewerk (ID = 106167) R-Player
Heimtongerät BG23; Messgerätewerk (ID = 158695) R-Player Heimtongerät BG23; Messgerätewerk (ID = 158696) R-Player
Heimtongerät BG23; Messgerätewerk (ID = 1174708) R-Player Heimtongerät BG23; Messgerätewerk (ID = 1174709) R-Player
Heimtongerät BG23; Messgerätewerk (ID = 1174710) R-Player Heimtongerät BG23; Messgerätewerk (ID = 1174714) R-Player
Use red slider bar for more.
Heimtongerät BG23; Messgerätewerk (ID = 1230180) R-Player

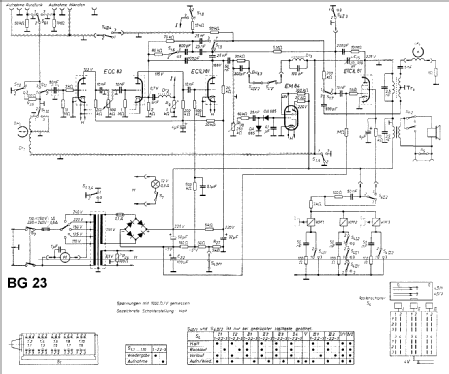

Messgerätewerk: Heimtongerät BG23 [R-Player] ID = 1230180 817x933
Select picture or schematic to display from thumbnails on the right and click for download.
For model Heimtongerät BG23, Messgerätewerk Zwönitz, VEB; Zwönitz (Ostd.)

Country:  Germany
Manufacturer / Brand:  Messgerätewerk Zwönitz, VEB; Zwönitz (Ostd.)
Year: 1960–1962 Category: Sound/Video Recorder and/or Player
Valves / Tubes 3: ECC83 ECL81 EM84
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Audio-Amplification
Wave bands - without
Details Tape Recorder
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 1.5 W (unknown quality)
from Radiomuseum.org Model: Heimtongerät BG23 - Messgerätewerk Zwönitz, VEB;
Material Modern plastics (no Bakelite or Catalin)
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 335 x 170 x 285 mm / 13.2 x 6.7 x 11.2 inch
Notes Heim-Magnettongerät 9,5 cm/s, 60-12000 Hz; Bandzählwerk, Mikrofon- und Rundfunkeingang, spezielle Anschlussmöglichkeiten für "Tonkoppler" und "Tonmixer" zur Schmalfilm-Vertonung. Mit Tragetasche 780,- DM.
Net weight (2.2 lb = 1 kg) 8 kg / 17 lb 9.9 oz (17.621 lb)
Price in first year of sale 720.00 Mark
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in -- Original prospect or advert
Literature/Schematics (1) Funkverlag Hein, Service-CD
Literature/Schematics (2) Radio und Fernsehen (DDR) (1960, H. 14)

Model page created by Wolfgang Eckardt. See "Data change" for further contributors.



All listed radios etc. from Messgerätewerk Zwönitz, VEB; Zwönitz (Ostd.)
Here you find 65 models, 57 with images and 45 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Messgerätewerk: Heimtongerät BG23
Threads: 1 | Posts: 1
Hits: 1809     Replies: 0
messge-zwo: BG23; Kreativer Ersatz-Netzschalter
Heribert Jung
14.Apr.12
  1

Dieses Gerät erhielt ich als Teilespender. Zuerst hielt ich es für ein anderes Modell, denn die Abdeckung hat eine andere Form, der Netzschalter und der Lautstärkeregler sind getrennt.



Nach dem Öffnen der Abdeckung sieht man, das ein Lichtschalter den Netzschalter ersetzt und der Lautstärkeregler versetzt montiert wurde.

Die Abdeckplatte wurde handwerklich umgearbeitet und von der Unterseite neu zusammengeklebt.






Messgerätewerk: Heimtongerät BG23
