• Paese
• Germania

• Produttore / Marca
• Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth

• Anno
• 1956/1957

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 21581

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 6

• Valvole
• UCC85 UCH81 UF85 UABC80 UM80 UL84

• Numero di transistor

• Semiconduttori
• Tr.Gl.=Metal-rectif.

• Principio generale
• Supereterodina (in generale); ZF/IF 473/10700 kHz

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)     10 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL) e MF (FM).

• Tensioni di funzionamento
• Alimentazione universale (doppia: CC/CA) / 110-240 Volt

• Altoparlante
• 3 altoparlanti

• Materiali
• Mobile in legno

• Radiomuseum.org

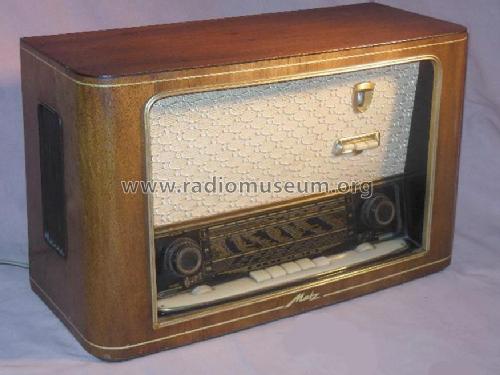

• Modello: 212GW/3D - 212/3D GW , K39/2 - Metz Transformatoren- und

• Forma
• Soprammobile con pulsantiera/tastiera.

• Dimensioni (LxAxP)
• 540 x 340 x 220 mm / 21.3 x 13.4 x 8.7 inch

• Annotazioni

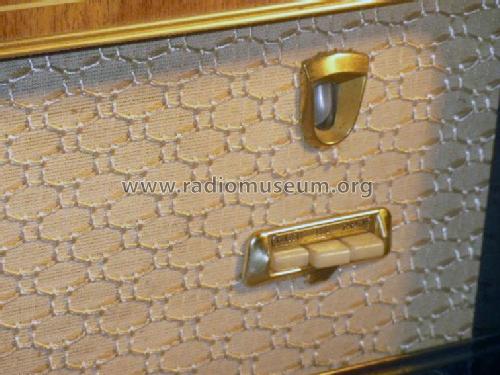

• Getrennte Regler für Höhen und Tiefen, Klangregister mit 3 Tasten.

  Rückwand zeigt 212GW, im Handbuch des Rundfunk- und Fernseh-Grosshandels 1956/57 ist das Modell mit 212/3D GW bezeichnet.
  Die Metz Service-Dokumentation nennt 212GW/3D.

• Fonte esterna dei dati
• Erb

• Bibliografia
• -- Original-techn. papers.

• Letteratura / Schemi (1)
• HdB d.Rdf-& Ferns-GrH 1956/57

• Altri modelli

• In questo link sono elencati 584 modelli, di cui 457 con immagini e 308 con schemi.
  Elenco delle radio e altri apparecchi della Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth
