Hawaii W (GS/W I)

Hawaii W ; Metz Transformatoren (ID = 383175) Radio

Hawaii W ; Metz Transformatoren (ID = 383176) Radio

Hawaii W ; Metz Transformatoren (ID = 383177) Radio

Hawaii W ; Metz Transformatoren (ID = 383178) Radio

Hawaii W ; Metz Transformatoren (ID = 384069) Radio

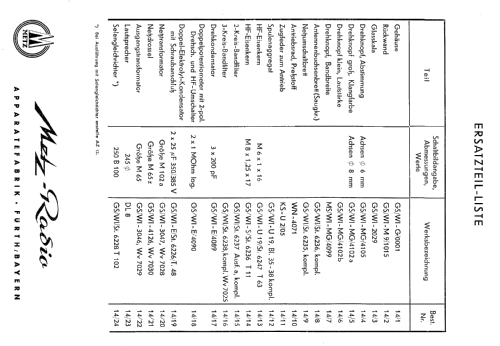

Hawaii W ; Metz Transformatoren (ID = 383179) Radio

Hawaii W ; Metz Transformatoren (ID = 383180) Radio

Hawaii W ; Metz Transformatoren (ID = 253398) Radio

Hawaii W ; Metz Transformatoren (ID = 253402) Radio

Hawaii W ; Metz Transformatoren (ID = 4282) Radio
Hawaii W ; Metz Transformatoren (ID = 1431145) Radio Hawaii W ; Metz Transformatoren (ID = 1431149) Radio

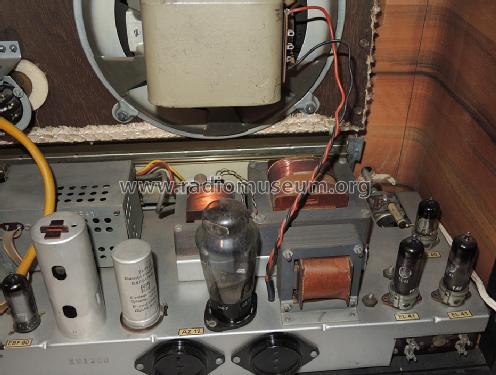

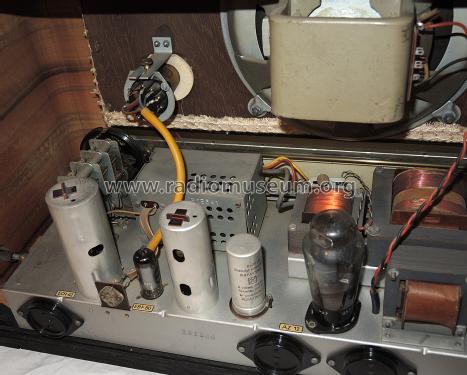

Hawaii W ; Metz Transformatoren (ID = 1431153) Radio Hawaii W ; Metz Transformatoren (ID = 1431156) Radio
Hawaii W ; Metz Transformatoren (ID = 19813) Radio Hawaii W ; Metz Transformatoren (ID = 96903) Radio

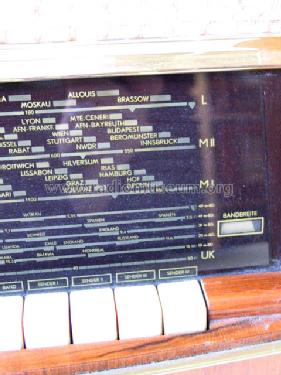

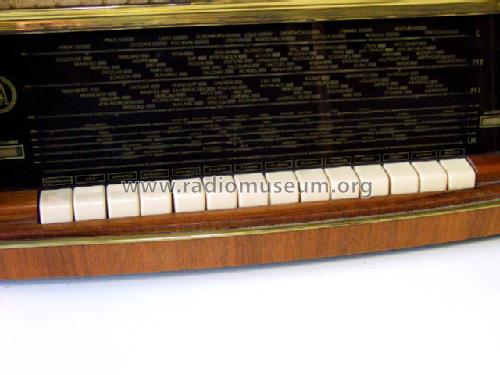

Hawaii W ; Metz Transformatoren (ID = 96904) Radio Hawaii W ; Metz Transformatoren (ID = 96905) Radio
Hawaii W ; Metz Transformatoren (ID = 96908) Radio Hawaii W ; Metz Transformatoren (ID = 96909) Radio
Use red slider bar for more.

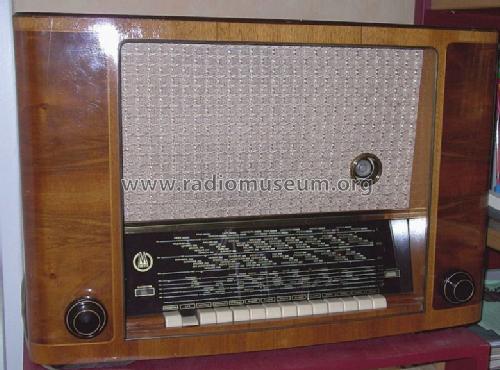

Hawaii W ; Metz Transformatoren (ID = 1431145) Radio
Metz Transformatoren: Hawaii W [Radio] ID = 1431145 933x729
Select picture or schematic to display from thumbnails on the right and click for download.
For model Hawaii W (GS/W I), Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth

Country:  Germany
Manufacturer / Brand:  Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth
Year: 1950–1952 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECH42 EBF80 EF40 EL41 EM4 EL41 AZ12 or
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superheterodyne (common); ZF/IF 473 kHz
Tuned circuits 8 AM circuit(s)
Wave bands Ready for FM, has Broadcast, Long Wave, several Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 25 cm = 9.8 inch
Power out 8 W (unknown quality)
from Radiomuseum.org Model: Hawaii W - Metz Transformatoren- und
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 610 x 410 x 280 mm / 24 x 16.1 x 11 inch
Notes Variable Bandbreite. Preis mit eingebautem UKW-Super war 585,-DM.
Net weight (2.2 lb = 1 kg) 16.7 kg / 36 lb 12.5 oz (36.784 lb)
Price in first year of sale 495.00 DM
Source of data Kat.d. Rundf.Gr.Handel 1950/51 / Radiokatalog Band 1, Ernst Erb

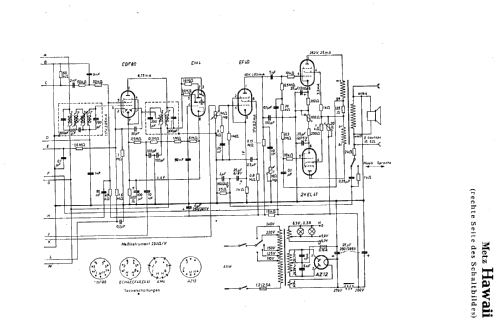

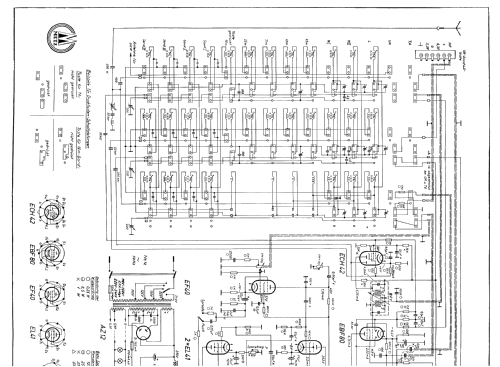

Circuit diagram reference Lange-Nowisch
Mentioned in Funk-Technik (FT) (5109)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth
Here you find 569 models, 436 with images and 290 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Metz Transformatoren: Hawaii W
Threads: 2 | Posts: 4
Hits: 1622     Replies: 2
metz: W (GS/W I); Hawaii Unstimmigkeiten?
Martin Steyer
23.Mar.10
  1

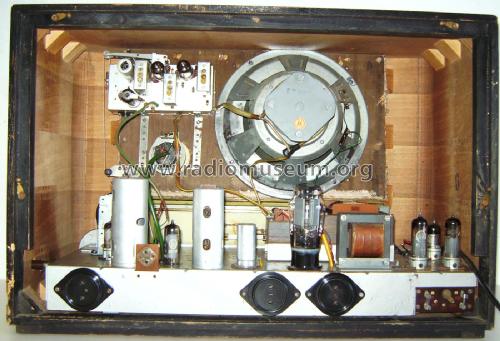

Bei den Metz-Hawaiis gibt es Ungereimtheiten. Die Bilder hier zeigen ein 10-Röhrengerät mit EF40 und 2xEL41, sowie Drucktasten und gehören mit Sicherheit nicht zum hier gelisteten 7-Röhren-Gerät, was vermutlich wiederum noch den Wellen-Drehschalter hat.

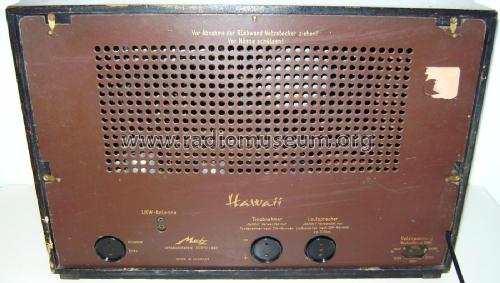

Leider steht auf allen Rückwänden nur "Hawaii". Vielleicht könnten Besitzer dieser vier verschiedenen Geräte an Hand der Röhrenbestückung und des Schaltplans etwas zur Klärung beitragen.

Martin Steyer

Bernhard Nagel
23.Mar.10
  2

Hallo Martin,

die Grundausführung des Hawaii W mit den zahlreichen Drucktasten ist wirklich die erste Ausführung von 1950 und war ursprünglich als reiner AM-Empfänger entwickelt worden. Ab Werk oder nachträglich war er mit dem UKW-Einbaugerät (Pendler) bzw. UKP oder dem UKW-Einbausuper UKS bestückbar und hatte dann 2 oder 4 Röhren mehr.

Daher haben die Hawaii-Geräte mit Drucktasten keine Zusatzbezeichnung, auf der Modellseite können Innenbilder ohne UKW-Teil, mit UKW-Pendler (Röhren nicht sichtbar da im Inneren des Zusatzes) oder mit dem UKW-Super vorkommen. Hier sind die 4 Röhren des UKW-Teils gut erkennbar.

Den später konstruierten Hawaii S mit Dreh-Wellenschalter und organisch eingebautem UKW-Bereich gab es in 3 Ausführungen: hier, da und dort. Dieser hat einen völlig anderen Chassisaufbau.

Bernhard

Martin Steyer
25.Mar.10
  3

Hallo Bernhard,

danke für die ausführliche Information. Ich hatte nämlich auf ebay ein Gerät mit schönen Bildern entdeckt und um Nutzungsgenehmigung gebeten, kam mit der Zuordnung aber nicht klar. Im Gegensatz zu anderen Firmen ist der UKW-Einbausatz so nicht ohne weiteres erkennbar, deswegen war die Röhrenangabe für mich etwas verwirrend.

Vielleicht hilft der Thread doch unter Umständen, deshalb sollten wir ihn stehenlassen.

Martin


Hits: 1489     Replies: 0
metz: UKW Zusatzteile fuer Hawaii W
Hans M. Knoll
19.Mar.07
  1 Der UKW Einbau- Super fuer dieses Geraet  liegt hier:

metz_ukw_einbausuper_metz_uks.

der UKW-Pendler  hier:

metz_ukw_einbaugeraet


MfG Knoll
