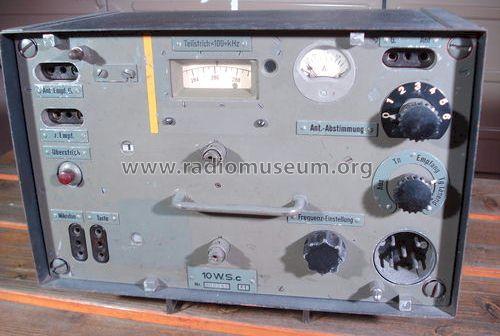

For model 10 Watt Sender c 10W.S.c / 24b-132 / TS10/132 / S518Bs, Militär (verschiedene Hersteller gleicher Modelle)

Country:  Germany
Manufacturer / Brand:  Militär (verschiedene Hersteller gleicher Modelle)
alternative name

WEHRMACHT
Year: 1939–1945 Category: Transmitter (TX not Transceiver)
Valves / Tubes 3: RL12P35 RL12P35 RV12P4000
Main principle Transmitter
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details
Power type and voltage Powered by external power supply or a main unit. / 12 Volt
Loudspeaker - - No sound reproduction output.
Power out 10 W (unknown quality)
from Radiomuseum.org Model: 10 Watt Sender c 10W.S.c / 24b-132 / TS10/132 / S518Bs - Militär verschiedene
Material Metal case
Shape Boatanchor (heavy military or commercial set).
Dimensions (WHD) 312 x 197 x 176 mm / 12.3 x 7.8 x 6.9 inch

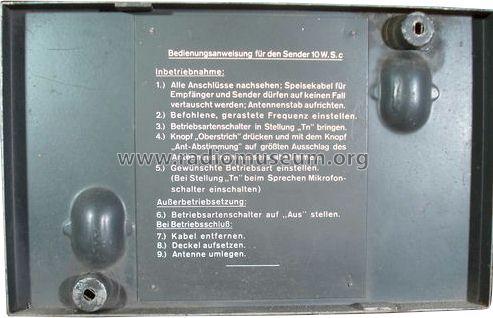

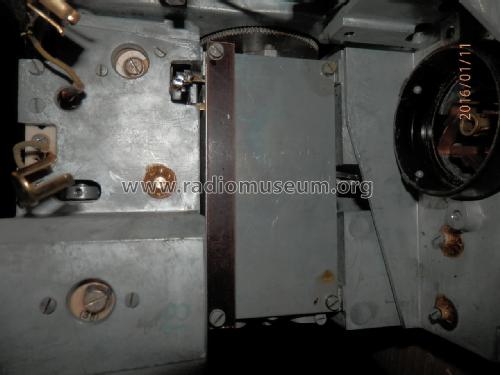

Notes

10 Watt Sender b / 10W.S.b / 24b-131
Telefunken - Bezeichnung TS 10/131

Frequenzbereich 27,2 - 33,3 MHz, (122 Kanäle, 1 Skalenteil = 50 kHz = 1 Kanal).

Antenne: 2 m Stabantenne auf Fahrzeug.
Heizspannungsversorgung aus der Fahrzeugbatterie, Anodenspannung aus Umformer U10a.

Die 1937 in enorm kurzer Zeit entwickelten beiden Teilbereichssender 10.W.S.a und b deckten 27,2-30,3 resp. 30,3-33,35 MHz ab, bereits 1938 erfolgte die Ablösung durch den den gesamten Panzerfunkbereich abdeckenden 10W.S.c.

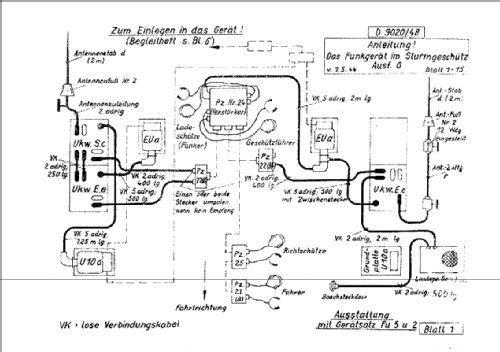

Mit dem zugehörigen Ukw.E.e, welcher ebenfalls den gesamten zur Kommunikation von Panzerfahrzeugen vorgesehenen Bereich von 27,2 - 33,3 MHz abdeckt, wurde der Gerätesatz Fu 5 zum Standardfunkgerät der Kampfpanzer ab Version IV bis zum Kriegsende.

Mit dem Gerätesatz Fu 5 / Fu 5 SEU 10 (sog. "Boge"-Anlage) wurden ab dem Kampfpanzer IV alle Panzer der deutschen Wehrmacht bis zum Kriegsende ausgerüstet.



Net weight (2.2 lb = 1 kg) 11 kg / 24 lb 3.7 oz (24.229 lb)
Collectors' prices
Mentioned in -- Original-techn. papers.

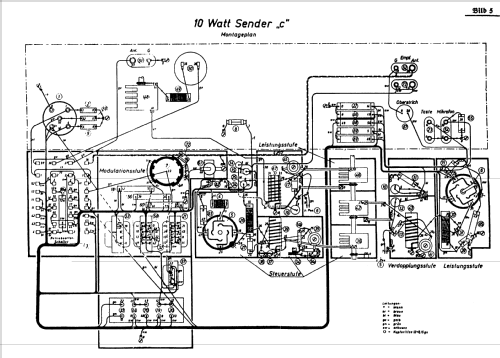

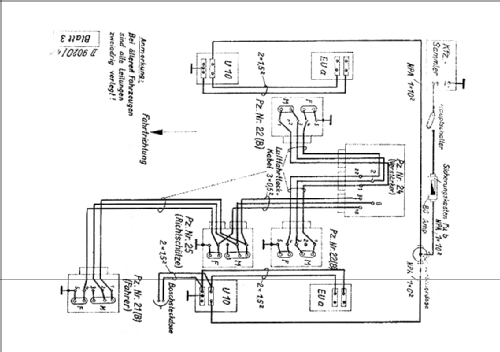

Literature/Schematics (1) Die Deutschen Funknachrichtenanlagen, Bd. 2 (pp 59-60)

Model page created by Georg Nowak. See "Data change" for further contributors.



All listed radios etc. from Militär (verschiedene Hersteller gleicher Modelle)
Here you find 185 models, 149 with images and 40 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Militär verschiedene: 10 Watt Sender c 10W.S.c / 24b-132 / TS10/132 / S518Bs
Threads: 1 | Posts: 1
Hits: 1741     Replies: 0
mil: 10 W.S.c; 10 Watt Sender - Umbauverweis auf Wechselstrom
Wolfgang Scheida
20.Apr.12
  1

Eine Zeitschrift beschreibt den Umbau des Senders auf Wechselstromheizung für stationären Amateurfunkbetrieb da dieses Gerät "häufig angeboten" wird.

Dazu gehören u.a. Bauteiledemontagen um auf ein Kristallmikrophon mit Vorverstärker umzurüsten.



Möglicherweise finden sich solcherlei Modifikationen in Sammlergeräten. Infos sind im Bedarfsfall beim Autor zu erfragen.



Quelle: Das Elektron; Dezember 1954 (A) Heft 9, S. 264ff
