374A; Minerva-Radio (ID = 74153) Radio

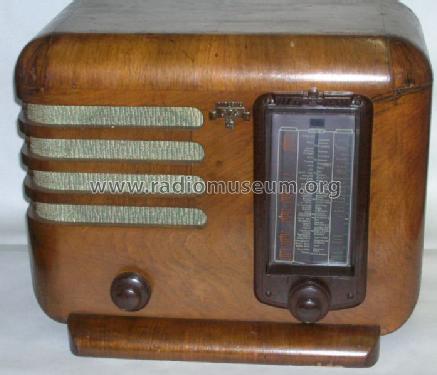

Minerva-Radio: 374A [Radio] ID = 74153 600x560
Select picture or schematic to display from thumbnails on the right and click for download.
For model 374A, Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien:
Minerva 374 A

Country:  Austria
Manufacturer / Brand:  Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Year: 1936/1937 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: AK2 AF7 AB2 AL4 AZ1
Main principle Super-Heterodyne (Super in general); ZF/IF 128,5 kHz; Reflex
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 130; 150: 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 21 cm = 8.3 inch
Power out
from Radiomuseum.org Model: 374A - Minerva-Radio Radiola-
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 470 x 365 x 275 mm / 18.5 x 14.4 x 10.8 inch
Notes

Der ZF-Verstärker arbeitet in Reflexschaltung als NF-Vorstufe.

Wellenschalter hat 6 Stellbereiche: LW, LW Lokal, MW, MW Lokal, KW und Tonabnehmer.

Siehe auch 374A/25 mit Netztrafo für 25 Hz-Stromversorgung. Natürlich funktioniert jener auch für 50 Hz-Netz, doch dieser hier nicht für 25 Hz-Netz

Net weight (2.2 lb = 1 kg) 11.4 kg / 25 lb 1.8 oz (25.11 lb)
Price in first year of sale 395.00 ATS
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange + Schenk


All listed radios etc. from Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Here you find 625 models, 551 with images and 441 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Minerva-Radio: 374A
Threads: 1 | Posts: 1
Hits: 1710     Replies: 0
minerva: 374A
Gerhard Heigl
22.Jul.02
  1 Orig.Preis: 430S, BHT: 460x370x280mm.
