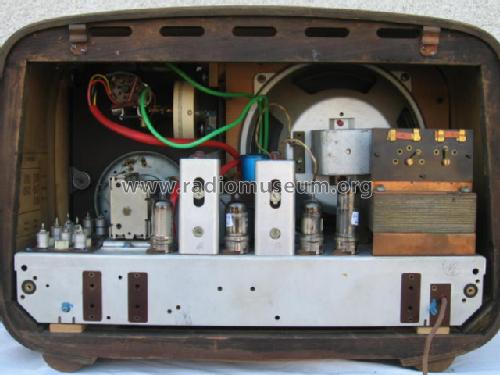

506W

Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien

Data
Forum
Pictures
Collections

  • Year
  • 1949/1950
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 9844

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 483 kHz
  • Tuned circuits
  • 7 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 22 cm = 8.7 inch
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: 506W - Minerva-Radio Radiola-
  • Dimensions (WHD)
  • 480 x 335 x 220 mm / 18.9 x 13.2 x 8.7 inch
  • Notes
  • KW-Lupe
  • Net weight (2.2 lb = 1 kg)
  • 10 kg / 22 lb 0.4 oz (22.026 lb)
  • Price in first year of sale
  • 1,995.00 ATS
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Circuit diagram reference
  • Lange-Nowisch
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

Literature

The model is documented in the following literature.

 Forum

Forum contributions about this model: Minerva-Radio: 506W

Threads: 1 | Posts: 2

Liebe Radiofreunde!

Seit geraumer Zeit fällt mir an meinem 506W ein "Kratzen" des Lautstärkereglers auf, das sich auch durch Kontaktspray und nachfolgend WD 40 Multiöl kaum nachhaltig beheben lässt. Eine Messung hat im Zuge einer Reparatur ergeben, dass am "heißen" Ende eine Spannung von ca. -10 Volt anliegt, je nach Senderstärke. Ein Blick auf den Schaltplan zeigt, dass auf MW, LW keine galvanische Trennung zum Sekundärkreis der ZF besteht und die Spannung von dort stammt. Nach Einsetzen eines Koppelkondensators mit ca. 100 nF ist das Kratzen Geschichte, die Spannung vom heißen Ende des Reglers weg, vor dem Kondensator sind es allerdings bis zu -50V, auch die Abstimmröhre zeigt stärkeren Ausschlag, d. h. ein Teil der Regelspannung wird/wurde über den LS-Regler abgeleitet, was diesen gefährdet. Diese Manko betrifft alle 506-er, vermutlich auch alle anderen frühen Minerva-Geräte (auch 519!). Angesichts einiger (dadurch) bereits beschädigter LS-Regler macht es Sinn, die Radios auf diesen Fehler hin zu überprüfen und ggf. den LS-Regler mittels zusätzlichen Koppelkondensators am heißen Ende zu schützen, was gerade bei diesem Radio recht einfach ist.

Dr. R. Bengesser, eh



Rudolf Bengesser, 30.May.21
