Atout 800U; Minerva-Radio (ID = 303562) Radio
Minerva-Radio: Atout 800U [Radio] ID = 303562 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model Atout 800U, Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien:
Minerva Atout 800U

Country:  Austria
Manufacturer / Brand:  Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Year: 1948/1949 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: UCH4 UBL1 UY1N
Main principle Superheterodyne (common); ZF/IF 451 kHz
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage AC/DC-set / 110/220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Atout 800U - Minerva-Radio Radiola-
Material Wooden case
Dimensions (WHD) 280 x 170 x 210 mm / 11 x 6.7 x 8.3 inch

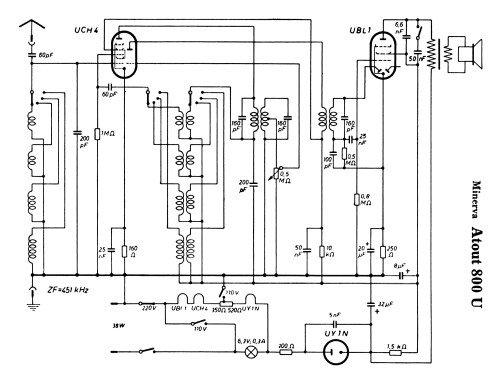

Notes 4 Festfrequenzen [RM4812-526 gibt ZF468] der Atout ist ein Kleinsuper, mit dessen Wellenschalter 4 Stationen wahlweise eingeschaltet werden können, Im Eingangs und Oszillatorkreis befindet sich je ein Festkondensator von 200pF, dem durch o.a. Stationsschalter jeweils die auf den gewünschten Sender abgestimmte Eisenkernspule parallel geschalten wird. die 3-Meter lange Wurfantenne ist direkt über einen 60pF-Block an das Gitter der Misch- und Oszillatorröhre angeschlossen. Die ZF-Verstärkung nach dem Bandfilter erfolgt im Triodensystem der UCH4, Als Gitterableitwiderstand dieser Röhre wird ein o,5Mohm Potentiometer verwendet, das gleichzeitig als zwischenfrequenter Lautstärkeregler dient. Die in der Triode verstärkte Zwischenfrequenz wird aperiodisch an den 5. abgestimmten Kreis angekoppelt und auf einer der Diodenstrecken der Diode-Endpentode moduliert. Ein wahlweise zum AGT zu schaltender Kondensator ermöglicht eine Klangfarbenänderung. Der Atout war im Jahre 1948 der billigste österreichische Kleinsuper
Net weight (2.2 lb = 1 kg) 3.6 kg / 7 lb 14.9 oz (7.93 lb)
Price in first year of sale 760.00 öS
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange-Nowisch
Mentioned in Radio-Mentor (4812)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.
