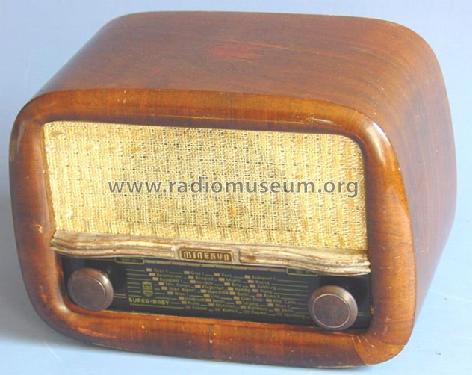

Super-Baby 533U

Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1952–1954
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 9886

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 5
  • Anzahl Transistoren
  • Halbleiter
  • NTK
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 476 kHz
  • Anzahl Kreise
  • 6 Kreis(e) AM
  • Wellenbereiche
  • Mittelwelle, keine anderen.
  • Betriebsart / Volt
  • Allstromgerät / 100/220 Volt
  • Lautsprecher
  • Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 12.5 cm = 4.9 inch
  • Material
  • Gerät mit Holzgehäuse
  • von Radiomuseum.org
  • Modell: Super-Baby 533U - Minerva-Radio Radiola-
  • Form
  • Tischgerät ohne Drucktasten, bis 35 cm Breite (Kleingerät, meist dekorativ. Nur für Netzbetrieb, doch Transportgriff möglich).
  • Abmessungen (BHT)
  • 240 x 170 x 140 mm / 9.4 x 6.7 x 5.5 inch
  • Bemerkung

  • Das Gerät ist mit farblich unterschiedlichen Skalen bekannt. Die Bezeichnung der Skalen ist nur nach Ausbau des Chassis aus dem Gehäuse ersichtlich (am rechten oberen Rand der Skala). Nummer 533/1 mit gelber Stationsschrift und 533/2 grün und 533/3 mit transparenter Stationsschrift und gelbem Hintergrund.

  • Nettogewicht
  • 2.1 kg / 4 lb 10 oz (4.626 lb)
  • Originalpreis
  • 750.00 ATS
  • Datenherkunft extern
  • E. Erb 3-907007-36-0
  • Datenherkunft
  • Radiokatalog Band 2, Ernst Erb
  • Literaturnachweis
  • RADIOBOTE, Österr. (Heft 54/2014, S.3 ff, Beschreibung u. Reparatur, Teil1)
  • Literatur/Schema (1)
  • RADIOBOTE, Österr. (Heft 55/2015, S.3 ff, Beschreibung u. Reparatur, Teil 2)
  • Literatur/Schema (3)
  • -- Original-techn. papers.

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell Super-Baby befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Minerva-Radio: Super-Baby 533U

Threads: 2 | Posts: 3

wer weiss, welche glühlampe (birne) hineingehöhrt, welche die senderanzeige beleuchtet.

bei meinem fehlt sie leider und den schaltplan kann ich nicht lesen.

mfg

bernhard



Bernhard Hiess, 26.Sep.12

Weitere Posts (2) zu diesem Thema.

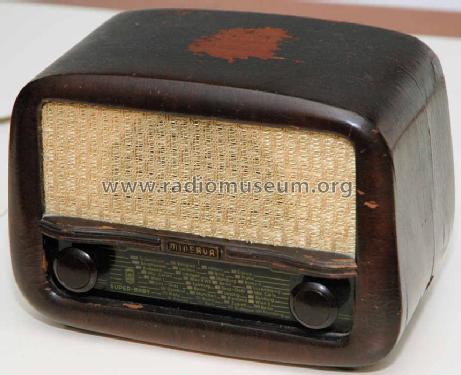

Das Super-Baby ist Minervas kleinstes Netzradio, ein Allstromgerät. Der Vorwiderstand des Heizkreises ist knapp unter der Gehäuseoberseite angebracht. Zusammen mit den Röhren erzeugt er eine beachtliche Wärme die dem Gehäuselack ordentlich zusetzt. Es gibt kaum ein Gerät ohne Lackrisse oder kahle Stellen auf der Gehäuseoberseite. Auch die innen angebrachte Antennenfolie kann dies nicht verhindern, der Wärmestau im kleinen Gehäuse ist einfach zu gross. Ich hatte das Glück, beim letzten Flohmarktbesuch ein Super-Baby in fast neuwertigen Aussenzustand zu erwerben. Der Probelauf verlief negativ, keine Stromaufnahme. Ursache war eine durchgebrannte Skalenlampe. Zusätzlich liess sich der Netzschalter am Potentiometer nicht betätigen. Der Schalter wurde nach aufbiegen der Metallklammern abgenommen, mit Fettlöser gereinigt, verharztes Fett war die Ursache, anschliessend wieder zusammen gebaut. Ein neuerlicher Probelauf, immer über eine Vorschaltlampe, war dann erfolgreich wenn auch nicht befriedigend. Die eingebauten Kondensatoren, teilweise teer- bzw. wachsvergossen, machten mich misstrauisch. Die Prüfung mit dem Isotest bestätigte meinen Verdacht. Besonders der Koppelkondensator zur Endröhre mit nur 6MΩ Innenwiderstand und noch einige andere mussten ihre angestammten Plätze verlassen (die Alten wurden durch Neue ersetzt). Nun spielt das Radio wieder wie in den 50er Jahren.

Gerhard Heigl, 09.Apr.08
