For model Volltransistor 570 Chassis Nr. 545001 - 680100, Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien:

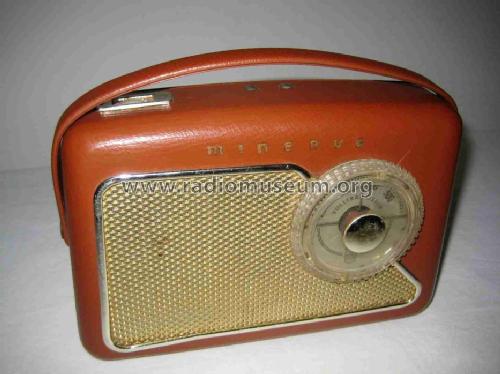

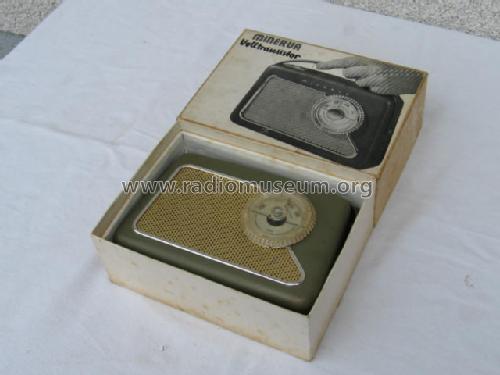

Minerva Volltransistor 570 braun - 575817 - Ursprung: Klaus R. Tiefenbacher

Country:  Austria
Manufacturer / Brand:  Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Year: 1957/1958 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 7: OC44 OC45 OC45 OC71 OC71 OC72 OC72
Main principle Superheterodyne (common); ZF/IF 461 kHz
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Dry Batteries / 2½ × 3 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out
from Radiomuseum.org Model: Volltransistor 570 [Chassis Nr. 545001 - 680100] - Minerva-Radio Radiola-
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 200 x 130 x 55 mm / 7.9 x 5.1 x 2.2 inch
Notes Betrieb mit 2½ Stabbatterien zu 3 V.
Net weight (2.2 lb = 1 kg) 1.1 kg / 2 lb 6.8 oz (2.423 lb)
Price in first year of sale 1'295.00 öS
External source of data E. Erb 3-907007-36-0
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Mentioned in Museums Bote, Österr. (Heft 118/2003, S.11 ff, Gerätebeschreibung)

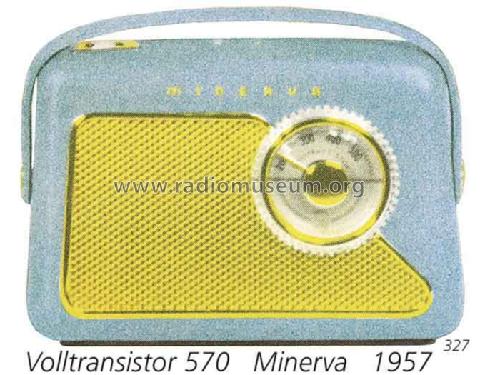

Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Here you find 627 models, 559 with images and 444 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Minerva-Radio: Volltransistor 570
Threads: 3 | Posts: 3
Hits: 273     Replies: 0
minerva: Batterie-Ersatz
Gerhard Heigl
15.Feb.21
  1

Die Beschaffung passender Batterien 2R10R für dieses Radio wird zunehmend schwieriger. Als Ersatz sind 2 Stück Li-Io-Akkus 18650 sehr gut geeignet. Diese werden von der Isolationsfolie befreit und in ein 18cm langes Elektroinstallationsrohr M20 eingeschoben. Zur Serienschaltung der Zellen wird aus blankem Kupferdraht eine Feder gewickelt die zwischen den Zellen für Kontakt sorgt. Dieser Akkupack wird mit 8,2V Konstantspannung (Labornetzgerät) und maximal 1A geladen. Wenn der Ladestrom auf wenige mA absinkt, sind die Akkus voll.


Hits: 1717     Replies: 0
minerva: 570; Volltransistor, geteilte Batterie
Michael Seiffert
19.Jun.05
  1 Bei der Stromversorgung dieses Gerätes und auch weiterer Typen dieses Herstellers tritt eine Besonderheit zutage. Man verwendet Batterien des Typs 2R10R . Es handelt sich um 3V Stabbatterien bestehend aus 2 einzelnen 1,5 Volt Rundzellen im gemeinsamen Pappmantel. Da das Gerät mit 7,5 Volt läuft und scheinbar der Platz für 3 komplette Batterien nicht vorhanden war, werden 2 komplette 2R10R in Reihe mit einer einzelnen Zelle aus einer solchen Batterie verwendet. Man muß also beim Batteriewechsel stets basteln und eine Batterie zerlegen. Vor Jahren fand der Typ oft in Taschenlampen Anwendung, aber auch gerade in Meßinstrumenten wurden Einzelzellen aus geteilten Batterien zur Stromversorgung für den Widerstandsmeßbereich genutzt.
Die 2R10R wird noch heute produziert zb. von der Firma Panasonic unter der Bezeichnung Spezial 2R10R-3V

mM Seiffert


Hits: 2069     Replies: 0
minerva: Volltransistor 570
Gerhard Heigl
17.Jul.02
  1 Preis: 1295S, Transistoren: 2xOC45, OC44, 2xOC71, 2xOC72.
