Rubin 21030 Art. Nr. 821/00

Neckermann-Versand KG; Frankfurt a.M.

Datos

Foro

Imágenes

Colecciones

País
Alemania

Fabricante / Marca
Neckermann-Versand KG; Frankfurt a.M.

Año
1960–1964

Categoría
Radio - o Sintonizador pasado WW2

Radiomuseum.org ID
30970

- Brand: Twen Tone

Imágenes
Esquemas

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 405681) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (3)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 405683) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (3)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 405686) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (3)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 405688) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (3)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 429690) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (3)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 2272782) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 2272783) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 2272784) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 2272785) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 2272786) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 2272787) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 2272788) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 2272789) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 2053605) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)
Scan der Skalenscheibe

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 40698) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)
Neckermann/Körting Modell Rubin 821/00

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 40700) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

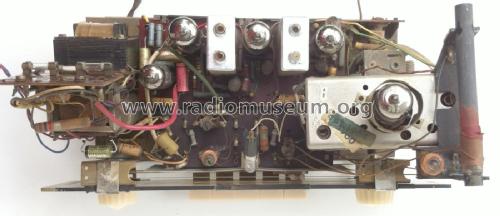

Neckermann Rubin 821/00 Innenansicht

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 40701) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

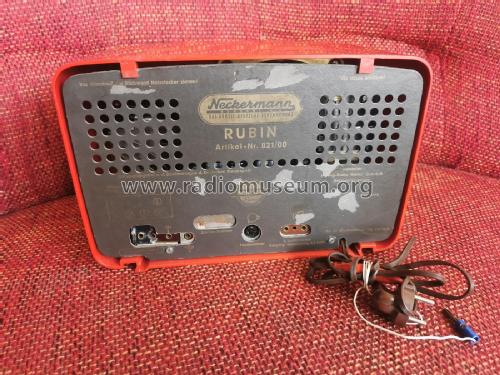

Neckermann Rubin 821/00 Rückwand

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 150736) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 150737) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 150738) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 381109) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

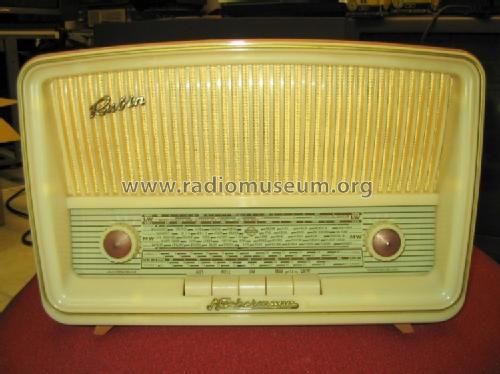

Neckermann / Körting Rubin 821 Frontansicht

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 381114) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 381124) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 602333) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 602334) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 602336) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 602338) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 602340) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 892880) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 1150892) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 2763896) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (2)
Foto de Francisco Martins

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 2763897) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (2)
Foto de Francisco Martins

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 2763898) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (2)
Foto de Francisco Martins

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 2769857) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Rubin 21030 Art. Nr. 821/00; Neckermann-Versand (ID = 2769858) Radio — Neckermann-Versand Rubin 21030 Art. Nr. 821/00 (1)

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

Especificaciones técnicas

Numero de valvulas
5

Válvulas
ECC85 ECH81 EF89 EL95 EABC80

Numero de transistores

Semiconductores
B250C75

Principio principal
Superheterodino en general; ZF/IF 472/10700 kHz; 2 Etapas de AF

Número de circuitos sintonía
6 Circuíto(s) AM 10 Circuíto(s) FM

Gama de ondas
OM, OL y FM

Tensión de funcionamiento
Red: Corriente alterna (CA, Inglés = AC) / 110; 220 Volt

Altavoz
Altavoz elíptico de imán permanente.

Potencia de salida
2.5 W (unknown quality)

Material
Plástico moderno (Nunca bakelita o catalina)

de Radiomuseum.org
Modelo: Rubin 21030 Art. Nr. 821/00 - Neckermann-Versand KG;

Forma
Sobremesa de botonera.

Ancho, altura, profundidad
325 x 210 x 165 mm / 12.8 x 8.3 x 6.5 inch

Anotaciones
DIN-Buchse für Tonabnehmer, Ausgang für zweiten Lautsprecher.
Hersteller Körting GmbH, Grassau. Paralleltype zum Körting Billy 21020.

Telefunken UKW-Mischteil, siehe auch hier.

Rubin war ein echter Langläufer: Zuerst im Neckermann-Kat.159 (ab 1.9.60) angeboten, zuletzt im Kat. 165 (1.9.63 - 1.3.64), also in 7 aufeinanderfolgenden Katalogen. Preis zuletzt 139,-DM.

Peso neto
3.5 kg / 7 lb 11.3 oz (7.709 lb)

Precio durante el primer año
134.50 DM

Procedencia de los datos
Neckermann-Katalog / Radiokatalog Band 2, Ernst Erb

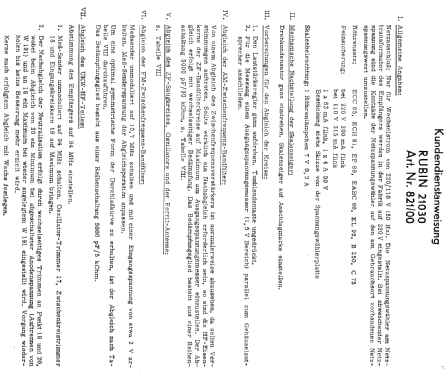

Documentación / Esquemas (1)
-- Original-techn. papers.

Autor
Modelo creado por Werner Raacke. Ver en "Modificar Ficha" los participantes posteriores.

Otros modelos
Donde encontrará 562 modelos, 504 con imágenes y 185 con esquemas.
Ir al listado general de Neckermann-Versand KG; Frankfurt a.M.

Colecciones | Museos | Literatura

Colecciones

El modelo Rubin 21030 es parte de las colecciones de los siguientes miembros.

Forum

Contribuciones en el Foro acerca de este modelo: Neckermann-Versand: Rubin 21030 Art. Nr. 821/00

Hilos: 2 | Mensajes: 11

Guten Morgen liebe Sammler,

bei meinem Modell ist die Röhrenfassung vom UKW-Tuner defekt. Diese zu Ersetzen, dürfte sehr schwierig werden.

Deshalb meine Frage: Hat vielleicht ein Mitglied einen kompl. Tuner anzubieten?

Viele Grüße aus Ammerndorf

Gerhard Hoffmann

Gerhard Hoffmann, 09.Apr.25

Weitere Posts (7) zu diesem Thema.

Seit kurzer Zeit gehört auch dieses Neckermann/Körting Gerät zu meiner kleinen Sammlung.
Leider habe ich das Gerät kompl. zerbastelt bekommen (so wurden zum Beispiel Kondensatoren gegen Widerstände ersetzt)....Ein Schaltbild wäre da natürlich von Hilfe.
Beim stöbern hier im Radiomuseum habe ich das Körting Model Billy 1036 gefunden - dieses Gerät scheint doch baugleich zu sein.....zumindestens hat mir der Schaltplan sehr bei der Reparatur geholfen ! Vielleicht können das noch andere "Rubinbesitzer" bestätigen......

Grüße aus NRW

Dirk Spiekermann, 27.Oct.07

Weitere Posts (4) zu diesem Thema.
