• Country
• Germany

• Manufacturer / Brand
• Nogoton, Norddeutsche Gerätebau; Delmenhorst/Oldenburg

• Year
• 1960 ??

• Category
• Commercial Receiver (may include amateur bands)

• Radiomuseum.org ID
• 279539

• • Brand: Noroton

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 7

• Valves / Tubes
• E88CC EC92 ECH81 ECH81 EF85 ECC81 EF80

• Main principle
• Superhet, double/triple conversion; ZF/IF 10900/4750/450 kHz; 1 AF stage(s)

• Tuned circuits
• 14 FM circuit(s)

• Wave bands
• FM Broadcast Band Only

• Power type and voltage
• Powered by external power supply or a main unit. / 6,3 & DC 200 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

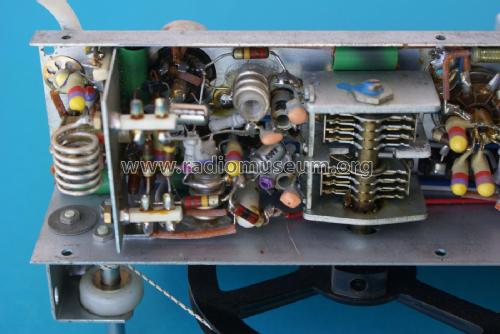

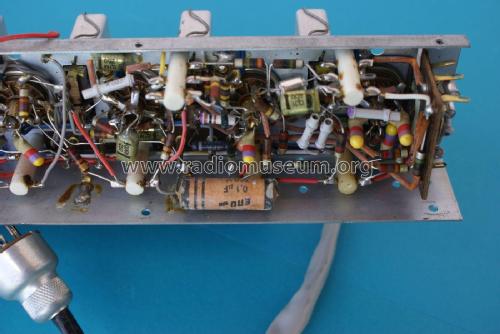

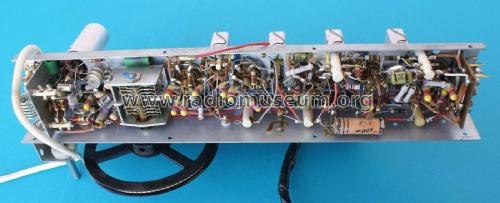

• Model: UKW-Einbausuper UK 12642 [143-147 MHz] - Nogoton, Norddeutsche

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 330 x 105 x 90 mm / 13 x 4.1 x 3.5 inch

• Notes

• Gerät ist ein Dreifachsuper mit
  1. ZF = 10,9 MHz,
  2. ZF = 4,75 MHz und
  3. ZF = 450 kHz

  Der Empfangsbereich ist 143 - 147 MHz bei variablem 1. LO. Der 2. LO bei 6,15 und der 3. LO bei 4,30 MHz ist quarzstabilisert. Es hat wahlweise einen AM- bzw. Schmalband-FM-Ausgang und verfügt über eine AFC-Schaltung. Benötigte Spannungen sind 200V= (ca. 50 mA) und 6,3V~ 1,95A.

• Author
• Model page created by Ralph Oppelt † 3.4.24. See "Data change" for further contributors.
