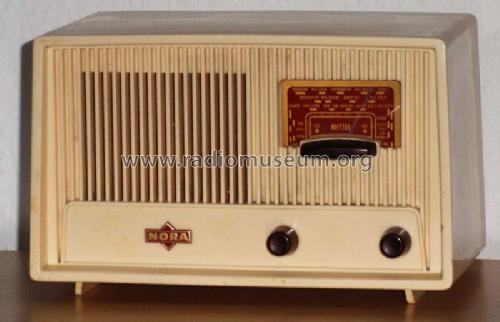

Menuett ; Nora; Berlin (ID = 227273) Radio
Nora; Berlin: Menuett [Radio] ID = 227273 920x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Menuett, Nora; Berlin

Country:  Germany
Manufacturer / Brand:  Nora; Berlin
Year: 1956–1958 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: EC92 ECH81 EF89 EABC80 EL95
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 5 AM circuit(s)     8 FM circuit(s)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-125; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 3 W (unknown quality)
from Radiomuseum.org Model: Menuett - Nora; Berlin
Material Modern plastics (no Bakelite or Catalin)
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 240 x 155 x 140 mm / 9.4 x 6.1 x 5.5 inch
Notes

Achtung: Spartrafo, keine Netztrennung! Für Reparaturen Trenntrafo verwenden.

Wie Siemens A60 bzw. A60s, jedoch anderer Grill und andere Farben.
Schaltskala um 180° drehbar.

Modelle mit Siemens-Lautsprecher RufLsp 34a haben einen zusätzlichen Kondensator im NF-Zweig des Ratiodetektors, siehe hier.

Das Handbuch des Rundfunk-Grosshandels nennt für UKW 9 Kreise, das Schema zeigt dagegen 8 FM-Kreise.

Net weight (2.2 lb = 1 kg) 2.7 kg / 5 lb 15.2 oz (5.947 lb)
Price in first year of sale 154.00 DM
Source of data HdB d.Rdf-& Ferns-GrH 1956/57 / Radiokatalog Band 1, Ernst Erb
Mentioned in Historische Radios (1-5) = zur Verknüpfung mit Modellseiten
Literature/Schematics (1) -- Original-techn. papers.
Picture reference Eine Abbildung findet sich im Doppelband "Radio von gestern"
