Super A60S

Super A60S; Siemens; D S.& (ID = 1587330) Radio

Super A60S; Siemens; D S.& (ID = 1587334) Radio

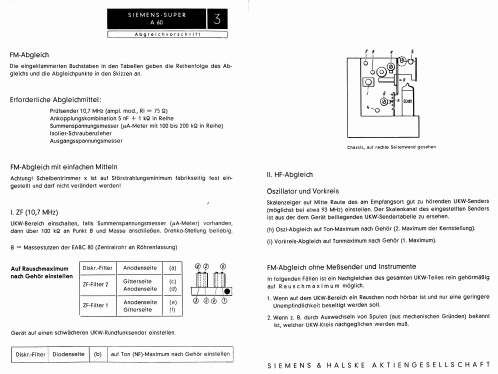

Super A60S; Siemens; D S.& (ID = 1587336) Radio

Super A60S; Siemens; D S.& (ID = 1587337) Radio

Super A60S; Siemens; D S.& (ID = 1587339) Radio

Super A60S; Siemens; D S.& (ID = 1587342) Radio
Super A60S; Siemens; D S.& (ID = 2260126) Radio Super A60S; Siemens; D S.& (ID = 928662) Radio
Super A60S; Siemens; D S.& (ID = 928663) Radio Super A60S; Siemens; D S.& (ID = 928664) Radio
Super A60S; Siemens; D S.& (ID = 928665) Radio Super A60S; Siemens; D S.& (ID = 928666) Radio
Super A60S; Siemens; D S.& (ID = 928667) Radio Super A60S; Siemens; D S.& (ID = 220995) Radio
Super A60S; Siemens; D S.& (ID = 385345) Radio Super A60S; Siemens; D S.& (ID = 220996) Radio
Use red slider bar for more.

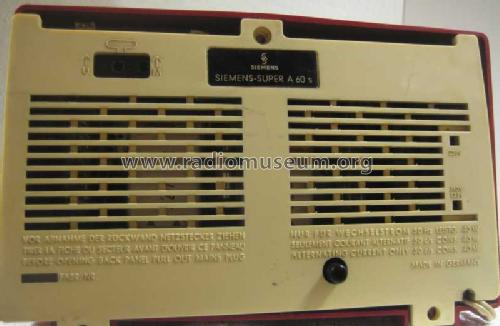

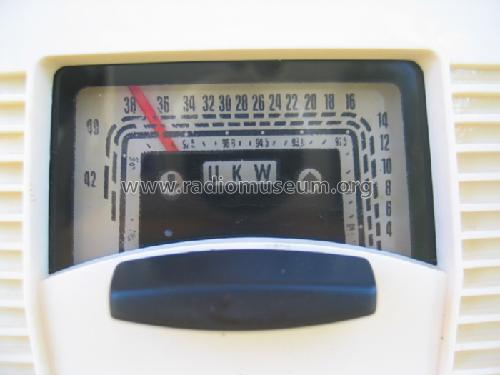

Super A60S; Siemens; D S.& (ID = 2260126) Radio
Siemens; D S.&: Super A60S [Radio] ID = 2260126 1400x995
Select picture or schematic to display from thumbnails on the right and click for download.
For model Super A60S, Siemens; D (S.& Halske / S. Electrogeräte)

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1957 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: EC92 ECH81 EF89 EABC80 EL95
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz; 2 AF stage(s)
Tuned circuits 5 AM circuit(s)     8 FM circuit(s)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-125; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 2.5 W (unknown quality)
from Radiomuseum.org Model: Super A60S - Siemens; D S.& Halske / S.
Material Modern plastics (no Bakelite or Catalin)
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 235 x 145 x 145 mm / 9.3 x 5.7 x 5.7 inch
Notes

Siemens A60S ist mit einem Siemens-Lautsprecher Typ RufLsp 34a ausgestattet. Schaltungsunterschied zu Modell A60 ist ein zusätzlicher Kondensator im NF-Ausgang des Ratiodetektors, um die stärkere Hochtonabstrahlung zu korrigieren.

HF- und ZF-Teil ist identisch mit Siemens A60.

Dieses Gerät besitzt keine Netztrennung. Bei solchen Geräten können Chassis und Buchsen etc. unter Netzspannung stehen, bei manchen auch, wenn es ausgeschaltet ist. Es besteht bei Berührung Lebensgefahr. Wir weisen nicht bei jedem solchen Modell darauf hin.

Net weight (2.2 lb = 1 kg) 2.8 kg / 6 lb 2.7 oz (6.167 lb)
Collectors' prices
Source of data -- Original-techn. papers.

Model page created by Klaus Neumann. See "Data change" for further contributors.



All listed radios etc. from Siemens; D (S.& Halske / S. Electrogeräte)
Here you find 2390 models, 1964 with images and 1247 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens; D S.&: Super A60S
Threads: 1 | Posts: 2
Hits: 1400     Replies: 1
siemens: Unterschied A60 und A60S
Horst Reinsch
31.Dec.13
  1

Hallo meine Herren,

ich möchte nur kurz etwas zur Klärung des "S" im Modellnamen beitragen. Diese Frage taucht ja auch in der Änderungsgeschichte auf. (4.6.2006 Hr. Kieck)

Die Modelle A60 und A60S sind nahezu identisch.

Das "S" steht nicht, wie von Hr. Neumann vermutet, für die Spannungseingänge. Diese sind, wie auch im A60, per umstecken der Sicherung zu ändern.

Das "S" bezieht sich lediglich auf die Modelle, die mit einem Siemens-Lautsprecher ausgetattet sind. Der A60 ist mit Lorenz-Lautsprechern versehen und dürfte damit seltener sein. Als Nachweis habe ich einige Unterlagen hochgeladen. In dem File "Chassismontage" steht der Unterschied im Kapitel "Lautsprecher".

Ich selber besitze den A60S mit einem Siemens-Lautsprecher. Auch der angesprochene Kondensator ist vorhanden. Dieser sollte jedoch beim Modell A60 nicht vorhanden sein. Eventuell kann das ja einmal ein Besitzer eines A60 bestätigen.



Mit freundlichem Gruß und ein frohes und gesundes 2014 wünscht....

Horst Reinsch

Bernhard Nagel
31.Dec.13
  2

Der Siemens-Lautsprecher hat demnach eine bessere Mittel/Hochtonwiedergabe, denn der genannte Kondensator mit einer Kapazität von 1 nF  liegt im NF-Ausgang des Ratiodetektors.

Fig.1 Siemens A60 / A60s Ratiodetektor


Er bildet mit den 50 kΩ Längswiderstand einen Tiefpass mit 50µs Zeitkonstante. Der anschliessende Zweig 100 kΩ und 200 pF (20µs) gegen Masse senkt die Höhen weiter ab.
