Fidelio-Stereo E300 Ch = 1/632; Nordmende, (ID = 100185) Radio
Nordmende,: Fidelio-Stereo E300 Ch = 1/632 [Radio] ID = 100185 923x583
Select picture or schematic to display from thumbnails on the right and click for download.

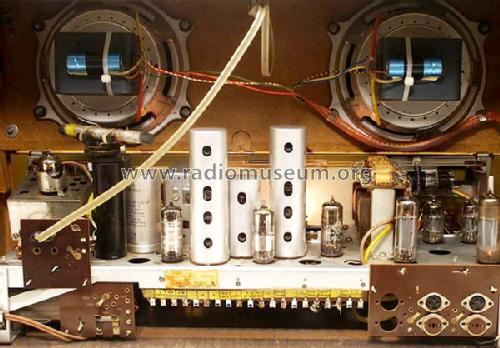

For model Fidelio-Stereo E300 Ch = 1/632, Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Country:  Germany
Manufacturer / Brand:  Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Year: 1960/1961 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 9: ECC85 ECH81 EF85 EABC80 EM84 ECC83 ECC83 EL84 EL84
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 8 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110, 125, 150, 220, 240 Volt
Loudspeaker 2 Loudspeakers / Ø 17 cm = 6.7 inch
Power out
from Radiomuseum.org Model: Fidelio-Stereo E300 Ch = 1/632 - Nordmende, Norddeutsche Mende-
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 620 x 350 x 285 mm / 24.4 x 13.8 x 11.2 inch
Notes Bandbreite schaltbar; Stereo-NF-Verstärker mit 2 Endstufen je 5,5 W.
Weitere Modelle die dieses Chassis verbaut haben: Othello, Cosima, Casino, Rft. für Imperator.
Net weight (2.2 lb = 1 kg) 14.8 kg / 32 lb 9.6 oz (32.599 lb)
Price in first year of sale 375.00 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1960/61
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Here you find 1709 models, 1604 with images and 1248 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Nordmende,: Fidelio-Stereo E300 Ch = 1/632
Threads: 2 | Posts: 6
Hits: 1619     Replies: 1
nordmende: Ch = 1/632; Fidelio-Stereo E300
Jürgen Bühler
14.Aug.14
  1

 Hallo habe ein Problem an meinem Nordmende Fidelio E300 Ch

 Die Anodenspannung an der EABC 80 Pin 9 beträgt  150 Volt,imSchaltplan sind

 26 Volt angegeben.Der Spannungswähler steht auf 240 Volt,bei Stellung 220 Volt

 sind es 165 Volt.Das Radio spielt gut und ohne Verzerrungen.Der Trafo wird nicht warm

 und auch der Gleichrichter erwärmt sich nicht.Bin für jeden Tipp dankbar.

 mfG Jürgen Bühler

Dietmar Rudolph
14.Aug.14
  2

Das Meßergebnis hängt stark davon ab, welchen Innenwiderstand (bzw. Eingangswiderstand) das Voltmeter hat. Früher waren analoge Multimeter mit verhältnismäßig niedrigen Innenwiderständen üblich, während heute meist digitale Multimeter mit ca. 10MΩ bis 20MΩ Eingangswiderstand die Regel sind. Diese belasten daher die Schaltung weit weniger als ein früheres analoges Instrument, weshalb dann auch eine größere Spannung angezeigt wird.

In den Schaltplänen ist meist auch angegeben, welchen Innenwiderstand die Voltmeter hatten, mit denen die im Schaltbild angegebenen Werte ermittelt wurden.

Mit dem Ohm'schen Gestz läßt sich dann umrechnen, welchen Anzeigewert dann ein Voltmeter mit anderem Eingangswiderstand anzeigen wird.

MfG DR


Hits: 2277     Replies: 3
nordmende: 1/632; Fidelio-Stereo
Antonio Melo
22.Feb.12
  1

Dear Members,

This is my first time in this Forum and I take the opportunity to say Hello to all members!.

 I have in my small collection a "Nordmende Fidelio E-300" originally purchased in Portugal on 1961.

Looking for this model in the Radiomuseum files there is no such model, but a very similar model the "Fidelio 1/632".

A very simple question: is this the same model with a different model/mark for export?

KInd regards

Antonio Melo



Wolfgang Bauer
22.Feb.12
  2

Please send me photos of the device and the nameplate.
Then I tell you how to proceed further.

Regards WB.
Antonio Melo
22.Feb.12
  3

Many thanks.

I wil send you photos tomorrow.

Kind regards

Antonio Melo



Wolfgang Bauer
23.Feb.12
  4
Hallo Mr. Melo,

I've seen your pictures, your model is the ==> Nordmende Fidelio-Stereo 1/632 ID = 23435.
Please give your pictures to this model.

Best regards
Wolfgang Bauer
