Kommodore-Phono 57 Ch= 764 + Rfk. Ch= 605

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Data
Forum
Pictures
Collections

  • Year
  • 1956/1957
  • Category
  • Television- and Radio Receiver, perh. also + Rec. etc. (TV Radio)
  • Radiomuseum.org ID
  • 20870

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 20
  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • Wave Bands given in the notes.
  • Details
  • Record Player (not changer); Radio Control (+Remote Wire etc)
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • 3 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Kommodore-Phono 57 Ch= 764 + Rfk. Ch= 605 - Nordmende, Norddeutsche Mende-
  • Shape
  • Console with any shape - in general
  • Dimensions (WHD)
  • 548 x 935 x 545 mm / 21.6 x 36.8 x 21.5 inch
  • Net weight (2.2 lb = 1 kg)
  • 58 kg / 127 lb 12.1 oz (127.753 lb)
  • Price in first year of sale
  • 1,498.00 DM
  • External source of data
  • Erb

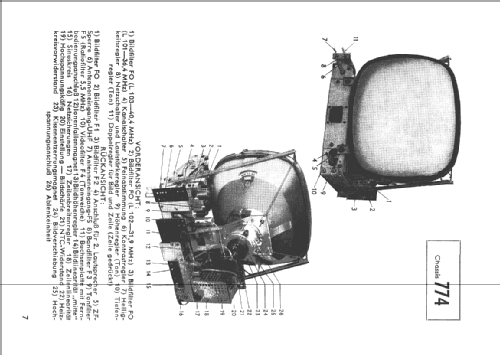

  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Kommodore-Phono 57 is part of the collections of the following members.

 Forum

Forum contributions about this model: Nordmende,: Kommodore-Phono 57 Ch= 764 + Rfk. Ch= 605

Threads: 4 | Posts: 8

Hallo,

ein Bekannter von mir hat einen Kommodore 57 mit einem zusäztlich angebauten Schalter.

In Seinem Auftrag hier ein Bild und Frage zum Schalter.

Hat jemand schon mal so etwas gesehen? Welche Funktion hat er? Zeitschalter?

Kenne auch Tv Geräte mit 2 Wahlschaltern UHF und VHF, evtl. Frequenzband nachgerüstet?



viele Grüße

C.Hubatsch

Attachments

Christian Hubatsch, 17.Jun.21

Weitere Posts (3) zu diesem Thema.

Herr Lehmann (Nichtmitglied) schreibt mit folgendes:

Nun habe ich einen Nordmende Kommodore 57 in Arbeit.
Das Schema für den 764 habe ich gefunden, aber mein
Chassis ist 768 und da gibt es im Amplitudensieb Ab-
weichungen.

Da ich kein Modell mit dem Chassis 768 finden kann, frage ich, ob jemand Unterlagen oder Informationen dazu hat? Eventuell würde ich eine Variante oder ein neues Modell anlegen.

In der Anlage ein Bild vom Aufkleber des Chassis, welcher die Bezeichnung trägt.



Attachments

Martin Renz, 25.Sep.09

Weitere Posts (3) zu diesem Thema.

Hallo und guten Abend zusammen.

Da ich das o.g. Gerät wieder in funtkionsfähigen zustand gebracht habe sind mir einige sachen aufgefallen: Ich speise mittels UHF Konverter das Signal eines DVBT Receivers ein. Das funktioniert auf Kanal 4 am besten. Leider ist entweder das Bild super oder der Ton. wenn der Ton ok ist habe ich im Bild schräge schwarze streifen und es ist ein wenig "kriselig". Wenn ich nun am Konverter das optimale Bild einstelle ist der Ton ziemlich dumpf und manchmal brummt es auch. Sehr aufällig ist das bei einem Bild mit viel Helligkeit der Ton leiser wird. Teilweise Pumpt das Bild, wird um etwa 2mm kleiner und wieder größer im halbsekundentakt. Ton hat zwischendurch knackser.

Was ich bis jetzt getan habe: Alle Wima Kondensatoren gewechselt einschlieslich defekter Elkos. Röhren sind geprüft und haben min 65% emmision. Trommelkanalwähler habe ich gestern zerlegt und komplett die Kontakte gereingt (Lederlappen usw.). Ionenfallenmagnet justiert auf max helligkeit des Bildes. Potis gereinigt und gangbar gemacht. Sicherungshalter und alle steckverbindungen gereinigt.

Was mir aufgefallen ist: Keine Abschirmbecher verbaut. Habe jetzt 2 Kappen auf die Tunerröhren gesteckt. Welche Röhren sollten noch Becher bekommen? ZF?.

Ansonsten funktioniert alles Tadellos, Becherelkos haben ihre Kappazität. Der TV wurde die letzten Tage benutzt (WM Deutschlandspiele) keine Probleme mit Ausfällen oder Heißen Becherelkos. Bildröhre hat noch ernorme schärfe und Helligkeit und das bei grade halb aufgedrehten Potis.

Andere Frage noch dazu: Mir ist aufgefallen das anstatt einer PY 81/83 eine 88iger eingebaut war. Ist das der Austauschtyp dafür? Die habe lt. meiner Liste ja andere Heizspannungen. Habe jetzt erstmal eine 81iger verbaut.

Vielen Dank fürs durchlesen und evtl. Lösungsvorschläge.

Es grüßt Sebastian Wilmer

Sebastian Wilmer, 21.Jun.06

Weitere Posts (1) zu diesem Thema.

Das Rundfunk Chassis der Kommodore Phono 57 Truhe ist das Rundfunkchassis Traviata 57.
Ob es dort in der Truhen Version bauliche Änderungen zum Tischgerät gibt ist mir nicht bekannt.
Quelle dieser Angabe: Normende Kundendienst Fernsehgeräte Baujahr 1956/57

Sebastian Wilmer schrieb mir via Mail dazu folgendes:

Hallo,

da ich selbst diese truhe besitze ist mit folgenes aufgefallen: Radio ist ein Nordmende Traviata 57 wobei ein paar änderungen daran sind. Das Skalenglas ist anders (es steht extra kommodore 57 drauf) das Klangregister ist nicht vorhanden (Steckplatz schon aber mit Brücke). Zusätzlich hat man nach dem netzschalter einen abgriff für den Dual Plattenspieler gemacht. An der Prüfleisten wurde an der 6.3V klemme ein Lämpchen angebracht was am truhen boden mittels linse grün leuchtet wenn radio an. wenn fernseher an ist leuchte ein glimmlämpchen orange. Am übertrager wurde der abgriff für die Hochtöner nicht genutzt (wurde per Kondensator und spule direkt vom lautsprecher angeklemmt).

mfg

sebastian wilmer

Gruß Enno Janke

Enno Janke, 18.Jun.06

Weitere Posts (1) zu diesem Thema.
