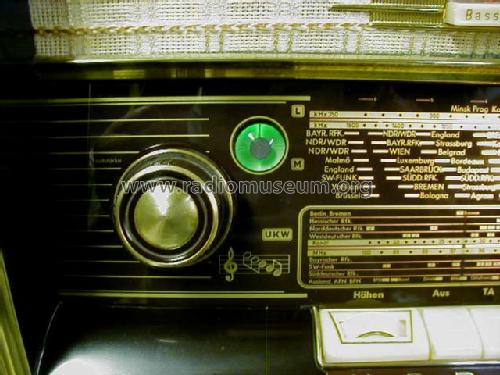

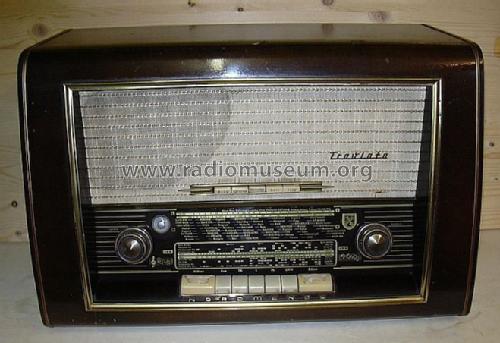

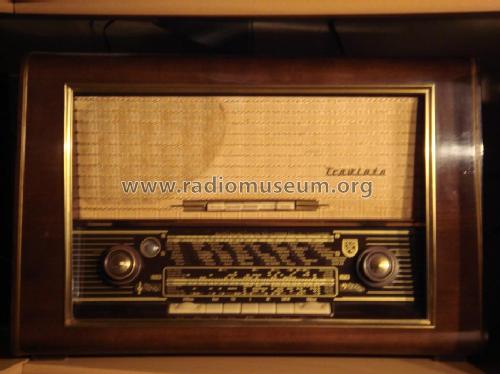

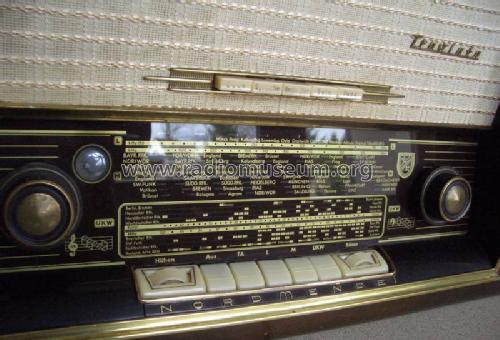

For model Traviata 57 3D Ch= 605 ohne Kurzwelle, Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Country:  Germany
Manufacturer / Brand:  Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Year: 1956/1957 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF89 EABC80 EM34 EL84
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker 3 Loudspeakers
Power out 5.5 W (unknown quality)
from Radiomuseum.org Model: Traviata 57 3D Ch= 605 [ohne Kurzwelle] - Nordmende, Norddeutsche Mende-

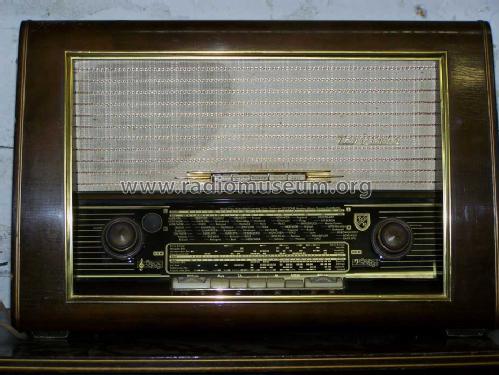

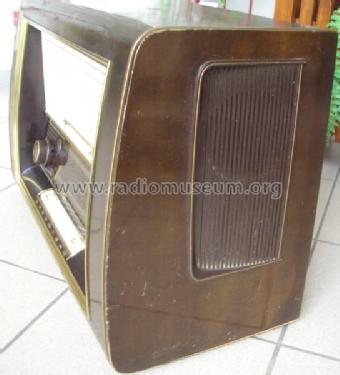

Material Wooden case

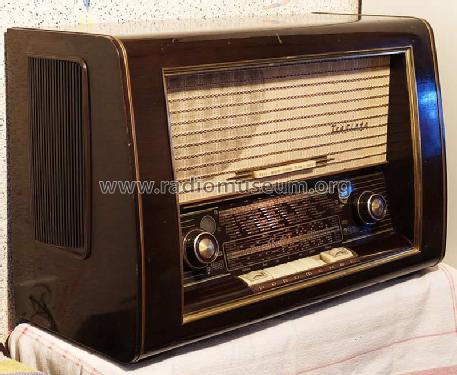

Shape Tablemodel with Push Buttons.
Dimensions (WHD) 575 x 375 x 265 mm / 22.6 x 14.8 x 10.4 inch
Net weight (2.2 lb = 1 kg) 12 kg / 26 lb 6.9 oz (26.432 lb)
Price in first year of sale 318.00 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1956/57

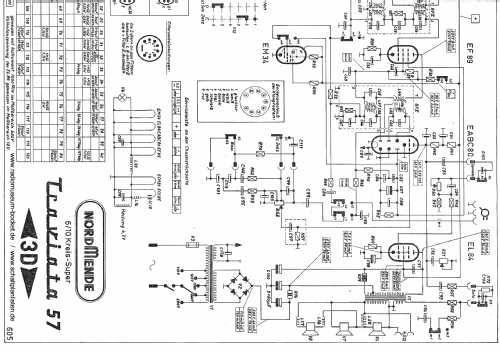

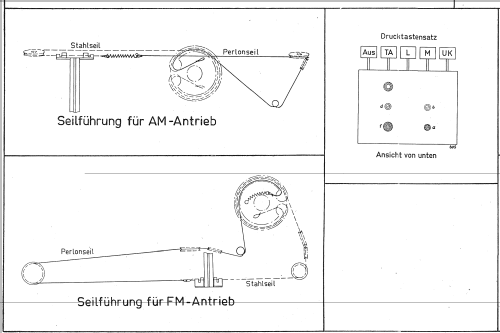

Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Here you find 1710 models, 1605 with images and 1249 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Nordmende,: Traviata 57 3D Ch= 605
Threads: 1 | Posts: 7
Hits: 3264     Replies: 6
nordmende: 57 3D; Traviata Siebelko
Martin Renoth
16.Dec.03
  1

Hallo miteinander,

ich habe kürzlich dieses Modell erworben, funktioniert soweit ganz ordentlich, es wurde dort der Siebelko gewechselt (50+50µF und 1x 50µF extra daneben) im Schaltlaufplan habe ich dann gesehen das dort 3x50µF angegeben sind. Bis jetzt ist mir solch ein Elko noch nie untergekommen, die häufigsten die ich bis jetzt angetroffen habe, sind 50+50µF und 100+50µF (100+50 µF habe ich bis jetzt hauptsächlich bei Nordmende gesehen) aber all diese haben  2 Anschlußfahnen, der original hier verbaute müsste dann ja drei Fahnen gehabt haben oder irre ich hier?  und wenn ich mich nicht irre, wer hat so was evtl. funktionierend zu veräußern.

Wer hat hier eine Antwort parat? Vorerst schon mal vielen Dank für das Lesen dieser Anfrage.

Grüße Martin

Mario Tieke
17.Dec.03
  2

Hallo

Ich kenne diese Kondensatoren aus Graetzgeräte mit unterschiedliche Werten und Betriebspannungen (32+16+4µF)mit unterschiedlicher Befestigung und 3 Drahtanschlüsse. Aus ein Philips-TV ist mir auch bekannt mit 3x 50µF mit Lötfahnen.Die gemeinsame Masse ist das Gehäuse vom Kondensator und gleichzeitig eine Fehlerquelle (starkes Brummen wenn die Masseverbindung fehlerhaft)

Wenn der 1x50µF auch die Bauform hat und ordentlich eingebaut ist würde ich ihn lassen und wenn nicht ein neuen aus heutiger Produktion in axialer Form unters Chassis bringen.

Gruß Mario

Rainer Bogenschütz
17.Dec.03
  3 Hallo Martin !
Bei meinem Nordmende Fidelio ist auch ein Elko mit 3x50 MF. Ich glaub der ist bei Nordmende häufig verwendet worden.
Frag doch mal bei Jan Wüsten nach ob er noch einen funktionsfähigen alten hat.

www.fragjanzuerst.de
Martin Renoth
19.Dec.03
  4

Hallo Mario und Rainer,

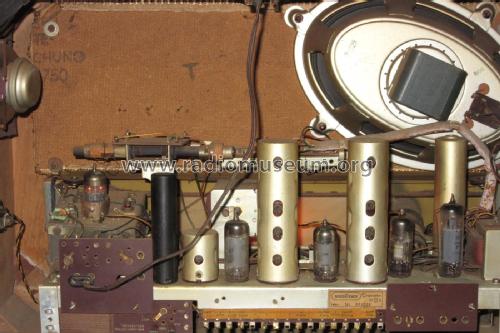

vielen Dank für Eure Antworten, bei dem Traviata war der extra Elko oben, ist ein normaler Elko axial (sichtbar, nicht schön) auf dem Chassis angebracht. Nun habe ich diesen unter dem Chassis angebracht und man sieht oben nur noch den 2x50µf, der aber nicht unbedingt auffällt, weil es eine Ausführung mit Alubecher ist, halt ein Original aus einem anderen Radio, Hauptsache funktioniert, hatte mich einfach interessiert da ich sowas noch nicht gesehen hatte und siehe weiter unten, jetzt im Original.

Bei den Wüestens hab ich schon nachgeschaut, dieser hat einen 3x50µF nicht im Angebot, werde Ihn aber anmailen ob er was besorgen kann. Habe gestern einen Fidelio 58 bekommen und dieser hat eben auch so einen Elko drin, nur denke ich das dieser auch hinüber ist. Gemessen Punkt 1- 78µF, Punkt 2-79 µF und Punkt 3- 49µF. ich denke das die ersten beiden Punkte zu hohe Messwerte ergeben oder wie seht Ihr das?

Grüße Martin

Hans M. Knoll
19.Dec.03
  5

Hallo Herr Renoth,

Elkos mit hoher Kapazitaet und fuer normale Ansprueche (Radios) werden mit +50% und - (10%) oder 20%  Toleranz geliefert.

Siehe  die Anlage aus einem Katalog der Fa.Valvo. Stand 1985

mfg Knoll

Attachments

Martin Steyer
19.Dec.03
  6

Hallo Namensvetter Martin und Sammlerkollegen,

meistens haben diese Elkos aus den 50er Jahren (und älter) durch Austrocknen nur "Kapazitätsschwund" und keinen Fein- bzw. Kurzschluss, weshalb ein Ausbau meist unnötig ist. Ich lasse dann die originalen Becher oben auf dem Chassis und löte unten dann einen neuen parallel.

Auf jeden Fall sollte man aber sicherheitshalber messen, ob noch eine Restkapazität da ist und notfalls prüfen, ob eine Erwärmung im Betrieb stattfindet, dann muss er natürlich raus.

Herzliche Grüße,

Martin Steyer

Martin Renoth
19.Dec.03
  7

Hallo Herr Knoll und Martin,

nach dem Ablöten der Kabel und des Widerstandes habe ich die Kapazitäten nochmals gemessen und habe dann folgende Werte ermittelt 1: 34µF, 2:36,5µF, 3: 37,5µF. Hier bewahrheitet sich wieder  der Spruch:"Wer viel mißt, mißt MIST" ;-) nun nach dem Auszug von Herrn Knoll (vielen Dank hierfür) wäre er ja noch in der Toleranz. Probelauf wird folgen, Problem bei diesem Gerät war das nach ca. 30 sek. die Feinsicherung ging, mittlerweile wurde aber der Gleichrichter als Übeltäter ausfindig gemacht. Nach Austausch gegen einen B250-C125 spielt das Gerät nun ohne das die Sicherung geht.

Danke für die Hilfestellung und beste Sammlergrüße,

Martin Renoth
