- Pays
- Allemagne
- Fabricant / Marque
- Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
- Année
- 1953/1954
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 19379
Funk-Technik 1953 / Heft 17

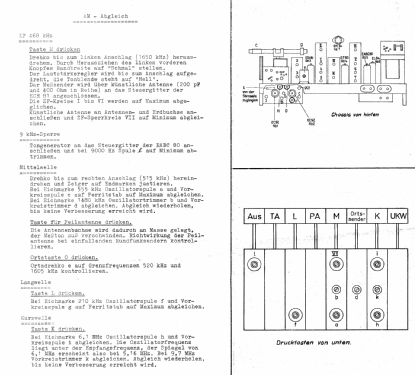

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 7
- No. de transistors
- Semi-conducteurs
- B250C90
- Principe général
- Super hétérodyne (en général); FI/IF 468/10700 kHz
- Circuits accordés
- 8 Circuits MA (AM) 11 Circuits MF (FM)
- Gammes d'ondes
- PO, GO, OC et FM
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 110, 125, 150, 220, 240 Volt
- Haut-parleur
- 3 HP
- Puissance de sortie
- 5.7 W (max.)
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: Othello Ch= 306 - Nordmende, Norddeutsche Mende-
- Forme
- Modèle de table avec boutons poussoirs.
- Dimensions (LHP)
- 640 x 385 x 275 mm / 25.2 x 15.2 x 10.8 inch
- Remarques
- MW-Ortssendertaste, drehbare Ferritantenne, Bandbreite schaltbar.
- Poids net
- 12.3 kg / 27 lb 1.5 oz (27.093 lb)
- Prix de mise sur le marché
- 398.00 DM
- Source extérieure
- Erb
- Source
- Kat.d.Rundf.GrossH.1953/54
- Littérature
- Funk-Technik (FT) (Nr.17/1953 Seite551)
- Schémathèque (1)
- -- Original-techn. papers. (ETL-Liste)
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 1746 modèles d'appareils, 1639 avec des images et 1263 avec des schémas.
Tous les appareils de Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Collections
Le modèle Othello fait partie des collections des membres suivants.
Contributions du forum pour ce modèle: Nordmende,: Othello Ch= 306
Discussions: 3 | Publications: 25
First off, I replaced every resistor that was out of tolerance. But the transformer got excessively hot after a moment so I turned off the power. I then proceeded to replace all of the remaining resistors, but the transformer continues to overheat. Does anyone have some suggestions as to what might be the problem here? I found none of the capacitors or electrolytics to be neither open nor shorted.
Thank you,
Bob Isaac
Bob Isaac, 30.Dec.11
For the life of me, I cannot find the pilot lamp specifications on the schematic for the Nordmende Othello 53. Does anyone know what this type if bulb is? All I know is that it is a scew base type of lamp.
I also have the same question for the SNR Excelsior 52. Can someone help?
Thank you
Bob
Bob Isaac, 05.May.10
