Tannhäuser 57 3D Ch= 612

Tannhäuser 57 3D Ch= 612; Nordmende, (ID = 1591834) Radio

Tannhäuser 57 3D Ch= 612; Nordmende, (ID = 1591836) Radio

Tannhäuser 57 3D Ch= 612; Nordmende, (ID = 1591685) Radio

Tannhäuser 57 3D Ch= 612; Nordmende, (ID = 1591686) Radio
Tannhäuser 57 3D Ch= 612; Nordmende, (ID = 595031) Radio Tannhäuser 57 3D Ch= 612; Nordmende, (ID = 160201) Radio
Tannhäuser 57 3D Ch= 612; Nordmende, (ID = 160200) Radio Tannhäuser 57 3D Ch= 612; Nordmende, (ID = 2277413) Radio
Tannhäuser 57 3D Ch= 612; Nordmende, (ID = 2277423) Radio Tannhäuser 57 3D Ch= 612; Nordmende, (ID = 2277418) Radio
Tannhäuser 57 3D Ch= 612; Nordmende, (ID = 1186845) Radio Tannhäuser 57 3D Ch= 612; Nordmende, (ID = 32035) Radio

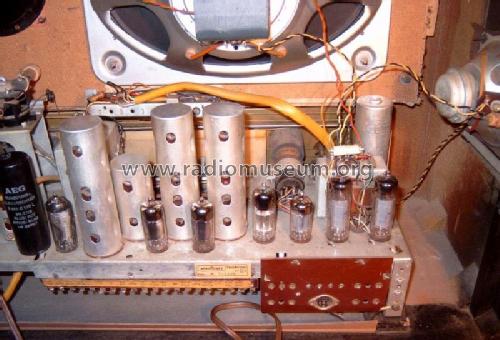

Tannhäuser 57 3D Ch= 612; Nordmende, (ID = 110370) Radio Tannhäuser 57 3D Ch= 612; Nordmende, (ID = 160198) Radio
Use red slider bar for more.
Tannhäuser 57 3D Ch= 612; Nordmende, (ID = 595031) Radio
Nordmende,: Tannhäuser 57 3D Ch= 612 [Radio] ID = 595031 896x596
Select picture or schematic to display from thumbnails on the right and click for download.
For model Tannhäuser 57 3D Ch= 612, Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Country:  Germany
Manufacturer / Brand:  Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Year: 1956/1957 Category: Broadcast Receiver - or past WW2 Tuner

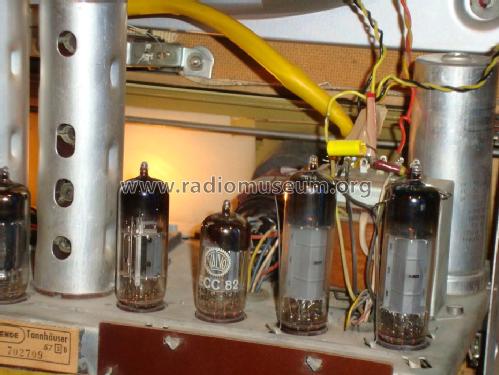

Valves / Tubes 9: ECC85 ECH81 EF89 EF89 EM34 EABC80 ECC82 EL84 EL84
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 10 AM circuit(s)     13 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110, 125, 150, 220, 240 Volt
Loudspeaker 4 Loudspeakers
Power out 12 W (unknown quality)
from Radiomuseum.org Model: Tannhäuser 57 3D Ch= 612 - Nordmende, Norddeutsche Mende-
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 680 x 420 x 285 mm / 26.8 x 16.5 x 11.2 inch
Notes Bandbreite schaltbar; drehbare Ferritantenne.
Net weight (2.2 lb = 1 kg) 15 kg / 33 lb 0.6 oz (33.04 lb)
Price in first year of sale 478.00 DM
Collectors' prices
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1956/57

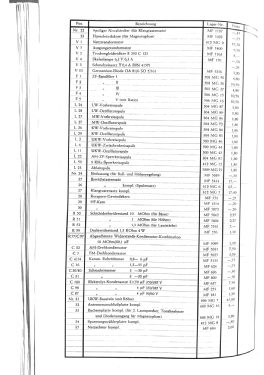

Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Here you find 1693 models, 1580 with images and 1213 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Nordmende,: Tannhäuser 57 3D Ch= 612
Threads: 3 | Posts: 9
Hits: 1642     Replies: 2
nordmende: speakers wire connections
Bruno Gandolfo-Canepa
04.Jan.14
  1

Respected members.

I am asking specially to the Tannhäuser 57 radio owners, about the speaker's wires connection over the output trafo.

I am restoring a set who arrived with the six wires unattached to the five pins plate over the output trafo.

I have not been able to properly identify  the pins where they need to be soldered again. One of the speakers, the electrostatic tweeter, has 192 volts to operate. A wrong connection can burn the other speakers.

I will be very thanked if a kind member can send a diagram o photos showing the speaker's wire connections.

Thanks in advance,

Bruno.

Wolfgang Bauer
05.Jan.14
  2

Hallo Bruno,

I have given the diagram with the output transformer to the model.
I hope the colors of the jacks to help you.
The electrostatic tweeter is not connected to the transformer.
The remaining connections you see in the wiring diagram.

Regards WB.





Bruno Gandolfo-Canepa
05.Jan.14
  3

Hello Wolfgang,

Thank you so very much for the quick answer. With the color code secondary windings it will be easy to solve the puzzle.

Now I saw the  alignment instruction. l it will be very usefull for me also.

Thank you again,

Bruno.


Hits: 2363     Replies: 1
nordmende: 57 3D; Tannhäuser Elektrostaten schön ersetzen
Johannes Frey
22.Feb.09
  1

Nordmende Tannhäuser 57 3D ist das Flakschiff der Nordmendeproduktion gewesen. Er ist mit seiner 20000 fachen Trennschärfe den 9 Röhren und einer Germaniumdiode und der Großsichtsskala das Beste gewesen was Nordmende produziert hat.

Er hat einen kleinen Fehler was die Lautsprecherkonstellation angeht. Es handelt sich hierbei um den Elektrostathochtöner der neben dem 35 cm Basslautsprecher sitzt. Dieser kratzt oft oder ist defekt. Man kann dies aber sehr schön ersetzen.

Man baut den kompletten Elektrostaten aus und entfernt am Ausgangsübertrager beide Kabel. Danach dreht man die verkupferten Klemmen des Elektrostaten so weit, dass er in seine Bestandteile zerfällt. auf die verkupferte Frontplatte kann man eine 90mm/25mm Hochtonkalotte von Visaton setzen. Ist bei Conrad zu bekommen. Diese klebe man ordentlich zentriert auf die kupferfarbene Halteplatte, bohrt mit einem Kreisschneider eine ca. 40mm große Öffnung in die alte Kunststoffabdeckung des Elektrostaten und setzt sie so mit Klebstoff auf die Hochtonkalotte, dass man an die Anschlüsse kommt (Muss man nicht ist aber schön für die Optik). Dann baut man eine Frequenzweiche für diese 3KHz Hochtongalotte in dem man eine Spule mit einer Induktivität von 0.3mH. Diese wird parallel zur Hochtonkalotte gelötet. Danach von der Plusleitung bei der Spule mit der Minusseite einen 3.3myFarad Kondensator angelötet, der Plusseitig zum gelben Tieftönerkabel mit angelötet wird. Minus der Hochtonkalotte einfach mit an den Punkt löten, wo die zweite Seite der Spule sitzt und dann mit an das Schwarze Kabel des Tieftöners. Das kann man schön mit dem Originalkabel des Elektrostaten machen. So jetzt passt das Teil auch noch zu guter Letzt in die Schrauben der Schallwand, perfekt, da man ja die Original Halterung verwendet hat und sieht auch noch ordentlich aus. Festschrauben und loshören. Das ganze gibt eine super ausgeglichene Höhenwiedergabe wenn Orchester und Jazz am Klangregister gleichzeitig gedrückt sind bzw. nur Jazz.

Viel Spaß beim Nachbauen und Zuhören des basslastigen Flakschiffs der Nordmendeproduktion wünscht Euch Johannes Frey

Andreas Steinmetz
23.Feb.09
  2

Hallo Herr Frey,

danke für Ihren interessanten Beitrag, der für Betroffene sicherlich sehr hilfreich ist und wahrscheinlich auch bei anderen Geräten sinngemäß angewendet werden kann. Könnten Sie vielleicht noch die Type der Kalotte angeben?

Wir haben es uns hier im RMorg prinzipiell abgewöhnt, die doch recht zahlreichen Rechtschreib- oder Grammatikfehler zu korrigieren. Und zwar aus mindestens zwei Gründen: Erstens wegen der Unsicherheiten, die aus den Rechtschreibreformen resultieren, und zweitens, weil wir nicht potentielle Schreiber einschüchtern wollen. Wenn es dann aber doch mal zu heftig geworden ist, machen wir uns bemerkbar, denn unsere Texte werden ja auch weltweit gelesen. Bitte korrigieren Sie deshalb die Schreibweise Ihres Wortes, das richtig so geschrieben wird: "Flaggschiff"! So, wie Sie es mehrmals falsch geschrieben haben (das will ich hier gar nicht wiederholen), bekommt das Wort eine ganz andere, sicherlich auch von Ihnen nicht gewünschte Bedeutung.

Danke im voraus.

Andreas Steinmetz


Hits: 4778     Replies: 3
nordmende: 57 3D; Tannhäuser
Dennis Daly
31.Jul.06
  1 This model also produced for export to North America (USA)
 Additional schematics and service info added to model page.
Arpad Roth † 27.3.17
01.Aug.06
  2
The main different to the similar German Models is the wider FM band and a built in record player. I installed the following models:

Tannhäuser 57 3D USA
http://www.radiomuseum.org/r/nordmende_tannhaeuser_57_3d_2.html

Arabella 57 3D USA
http://www.radiomuseum.org/r/nordmende_arabella_57_3d_2.html

Isabella 57 3D USA.
http://www.radiomuseum.org/r/nordmende_isabella_57_3d_2.html

Dennis Daly
01.Aug.06
  3 Greetings Arpad and Others,
 The schematics I downloaded for the model Tannhäuser 57 USA variant are from my existing example which does not contain a phonograph.
 If anyone thinks it will be an advantage for documentation on the export variant page, I can create photos of this radio to supplement the data.

 Kind Regards,
  Dennis Daly
Omer Suleimanagich
02.Aug.06
  4 Please Dennis post it!

There are a lot of these radios out there that need to get restored.

Nordmende,: Tannhäuser 57 3D Ch= 612
End of forum contributions about this model
