• Pays
• Allemagne

• Fabricant / Marque
• Ontra - Werkstätten; Berlin

• Année
• 1948

• Catégorie
• Appareils de mesure et de dépannage (matériel de labo)

• Radiomuseum.org ID
• 315097

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 3

• Lampes / Tubes
• EF14 EBF11 EFM11

• Gammes d'ondes
• - sans

• Tension / type courant
• Alimentation Courant Alternatif (CA)

• Haut-parleur
• - - Pas de sortie basse fréquence

• Matière
• Boitier métallique

• De Radiomuseum.org

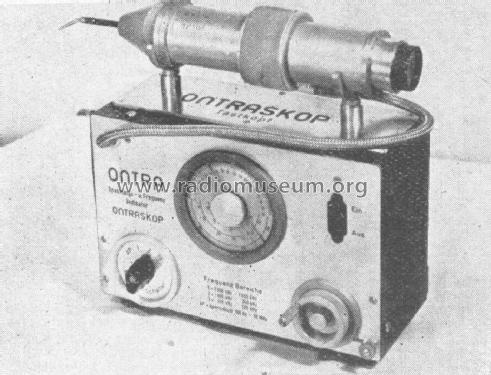

• Modèle: Ontraskop - Ontra - Werkstätten; Berlin

• Forme
• Modèle de table générique

• Remarques

• Signalverfolger mit magischem Auge im Tastkopf.

  Die Ankopplung des Tastkopfes erfolgt mit Kapazitäten zwischen 5 und 5000 pF.
  Folgende Messungen und Prüfungen sind möglich:
    - Frequenzmessungen zwischen 120 und 2000 kHz
    - Anzeige von Spannungen (aperiodisch) zwischen 100 Hz und 10 MHz
    - Anzeige von Gleich- und Wechselspannungen zwischen 0 und 3 MHz von 1,5 bis 50 V

• Littérature
• -- Original prospect or advert (Das Elektron, Heft 4, 1948)

• Auteur
• Modèle crée par Markus Müllner. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 31 modèles d'appareils, 28 avec des images et 9 avec des schémas.
